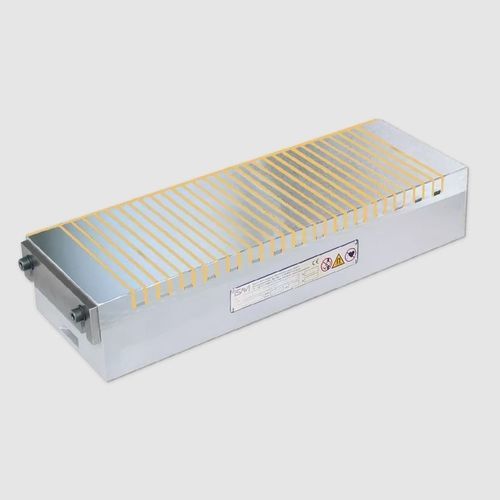

Электромагнитные патроны с непрерывным поперечным шагом полюсов P = 13 мм, 18 мм и 25 мм
Магнитный патрон отличается высокой магнитной силой, прочной конструкцией и длительным сроком службы. Шаг полюсов образует "истинные" N- и S-полюса.
Для универсального зажима заготовок с допусками формы и положения от 0,01 до 0,02 мм.
Для главной оси заготовки, перпендикулярной шагу полюсов
Для заготовок с минимальной толщиной x:
4.5 мм при P = 13 мм
6.0 мм при P = 18 мм
8.5 мм при P = 25 мм
Для плоских заготовок мин. а:
25 мм x 25 мм при P = 13 мм
32 мм x 32 мм при P = 18 мм
45 мм x 45 мм при P = 25 мм
Сплошная полюсная пластина с поперечным шагом полюсов 13 мм, 18 мм или 25 мм
"Истинное" расстояние между полюсами N/S
С водяным охлаждением для повышения точности по запросу
С отверстиями для сжатого воздуха для облегчения удаления крупных деталей (адгезия) для P = 18 мм или 25 мм по запросу
Пластины полюсов закреплены болтами в узкой сетке
8 мм слой износа на полюсной пластине
Пазы для патронов на обеих лицевых сторонах
Длина более 1000 мм со сквозными отверстиями для крепления по согласованию
Прочные и водонепроницаемые
Степень защиты IP 65
100 % рабочий цикл
Подходит для подключения к блоку управления SAV 876.10
Электромагнитный патрон SAV 243.42 - 2000 x 800 - 25 - 110 В
Обозначение SAV № - A x B x P - номинальное напряжение
Номинальная сила сцепления:
90 Н/кв.см, для P = 13 мм шаг полюсов
110 Н/кв.см, для P = 18 мм шаг полюсов
115 Н/кв.см, для P = 25 мм шаг полюсов
Может регулироваться устройством управления с помощью переключателя кодирования силы сцепления
Номинальное напряжение, рекомендуется:
24 В постоянного тока до 64 Вт
110 В постоянного тока для всех размеров
---
