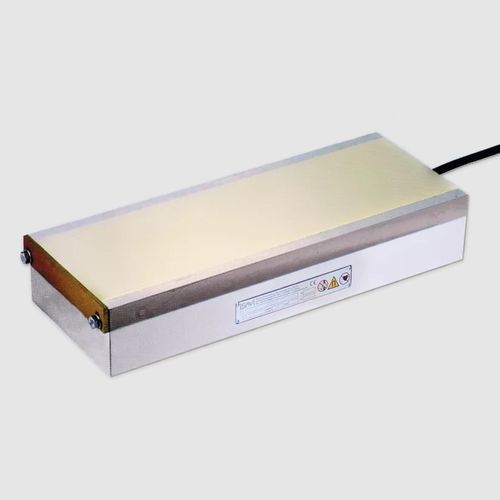

Электропостоянная магнитная пластина 243.41
прямоугольнаядля выпрямления

Электропостоянная магнитная пластина - 243.41 - SAV GmbH - прямоугольная / для выпрямления
Электропостоянная магнитная пластина - 243.41 - SAV GmbH - прямоугольная / для выпрямления
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Технология
электропостоянная
Тип
прямоугольная
Применение
для выпрямления

Описание

Электромагнитные патроны с непрерывным мелким продольным шагом полюсов P = 4 мм Электромагнитные системы с очень узким шагом полюсов. Особенно подходят для тонких деталей. Главная ось заготовки под прямым углом к длине магнита. Для зажима тонких пластинчатых заготовок с допусками на форму и положение от 0,01 до 0,02 мм. Для главной оси заготовки перпендикулярно шагу полюса Для тонких заготовок до: мин. толщина = 2 мм Для плоских заготовок: мин. ширина = 40 мм Пластина полюса с особо узким, непрерывным продольным шагом полюса, 3 мм сталь и 1 мм латунь Деления полюсов соединены и дополнительно прочно скреплены болтами с помощью стяжных шпилек Плиты полюсов соединены болтами в узкую сетку 8 мм слой износа на полюсной пластине Низкая высота магнитного поля 4 мм Пазы для патронов на обеих лицевых сторонах Длина более 1000 мм со сквозными отверстиями для крепления по договоренности Прочный и водонепроницаемый Степень защиты IP 65 100 % рабочий цикл Подходит для подключения к блоку управления SAV 876.10 Электромагнитный патрон SAV 243.41 - 1200 x 500 - 110 В Обозначение SAV № - A x B - номинальное напряжение 100 Н/см2, регулируется с помощью блока управления с помощью переключателя кодирования силы удержания Номинальное напряжение, рекомендуемое 24 В постоянного тока до 106 Вт включительно 110 В постоянного тока для всех остальных размеров

---

Каталоги

SAV GmbH General catalog 2021
SAV GmbH General catalog 2021
388 Страницы
