Гравировально-резальный станок волоконный лазер L5

лазерныйдля нержавеющей сталидля стали

Обзор
L5 — это высокодинамичная волоконная лазерная система для быстрого и точного раскроя тонкого и среднетонкого листового металла. Предназначена для промышленных рабочих процессов с nesting; сочетает в себе кинематику «компас», единый оптический головной модуль и расширенное управление процессом для коротких циклов и стабильного качества деталей.

Ключевые преимущества

• Готовность к автоматизации: поддерживает смену палет, автоматическую подачу/снятие и сортировку для увеличения автономности и снижения узких мест при обработке.
• Высокая динамика и производительность: компасная кинематика и собственные алгоритмы движения обеспечивают очень быстрые короткие перемещения головки при контролируемой точности.
• Эффективность оператора: TRADJUST, интуитивный интерфейс FACE и переносная панель упрощают наладку и повседневную работу.
• Контроль процесса: датчики APC2, DRY‑COOLING и ПО OPS обеспечивают мониторинг в реальном времени для сокращения простоев и себестоимости детали.

Конструкция «airplane»
Запатентованная несущая балочная конструкция Salvagnini с лёгким манипулятором в форме самолёта обеспечивает высокую жёсткость, быструю позиционировку и полный доступ к рабочему столу для загрузки и обслуживания.

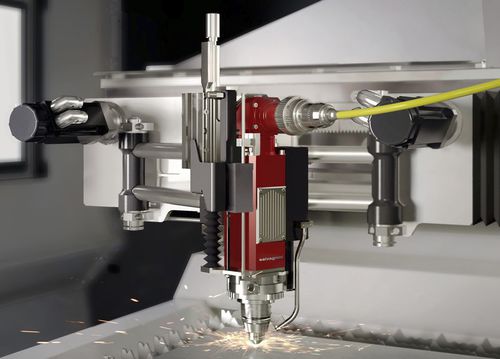

Лазерная головка Salvagnini
Один оптический головной модуль покрывает весь диапазон обрабатываемых толщин без ручных настроек. DRY‑COOLING активно управляет температурой оптики для стабильности луча при сменах производства.

Продвинутый компас
Низкоинерционная конструкция с вращающимися моторами перемещает головку по плоскости XY с ускорениями до 5 g на коротких перемещениях; специальный алгоритм в собственном ЧПУ обеспечивает точное управление траекторией.

Адаптируемые режимы резки
Режимы резки (Standard, PowerCut, DynamicCut) позволяют выбрать оптимальный режим для конкретного материала и геометрии. TRADJUST автоматически модулирует параметры резки по траектории для упрощения управления параметрами.

Опция ACUT
ACUT расширяет возможности L5, позволяя резать с использованием специально обработанного сжатого воздуха; в ряде случаев производительность сопоставима с резкой на азоте при более низких затратах на газ, что расширяет варианты газоснабжения.

Приложения машинного зрения

• AVS: ускоряет центрирование листа, используя ссылки с предыдущих операций без ограничений по форме.
• SVS: захватывает изображение обрезков и преобразует в DXF для повторного nesting.
• NVS: проверяет центрирование луча и состояние сопла с использованием ML для рекомендаций по корректирующим действиям и сокращения брака.

Человеко‑машинный интерфейс (FACE)
FACE — унифицированный HMI Salvagnini; предоставляет последовательный и ориентированный на задачи интерфейс для программирования, управления заданиями и помощи оператору.

Программная экосистема

• STREAM: набор программ для ускорения создания программ и сокращения времени подготовки.
• OPS: модульное ПО управления производством для интеграции в реальном времени с ERP/MRP и оптимизации производственных процессов.
• LINKS: IoT‑решение для мониторинга производительности станка, аналитики и предупреждений по обслуживанию.

Автоматизация и интеграция
L5 интегрируется с широким набором опций автоматизации для повышения автономности и производительности: CPE (сменщик палет), ADB/ADC/ADLU/ADLL (подача/снятие), LTWS/LTWS Compact (башни хранения), MV, MCU (автосортировка), TN (ручная сортировка), ANC (автоматический сменщик сопел), AQM/APM (обработка воздуха) и др., что позволяет работать в ассистированном или полностью автономном режиме.

Технические данные (фрагмент)
Модели: L5-30 | L5-40
Рабочая зона XY (мм): 3048 x 1524 | 4064 x 1524
Ход оси Z (мм): 100
Макс. скорость XY (м/мин): 156
Точность позиционирования (VDI3441): Pa 0.08 мм | Ps 0.03 мм
Опции источника волоконного лазера: 2 кВт, 3 кВт, 4 кВт, 6 кВт, 8 кВт (версия с высокой эффективностью), 10 кВт
Возможности резки (ориентировочно): сталь до ~25 мм; нержавеющая сталь до ~30 мм; алюминий до ~30 мм (зависит от источника и условий)
Минимальная толщина: 0,5 мм
Максимальная потребляемая мощность (пример): ≈16–45 кВт в зависимости от конфигурации

caractéristiques / spécifications techniques

• Коммерческое обозначение: L5
• Бренд: Salvagnini
• Рабочая площадь XY: 3048 x 1524 мм (L5-30) / 4064 x 1524 мм (L5-40)
• Ход Z: 100 мм
• Макс. скорость XY: 156 м/мин
• Точность Pa: 0,08 мм; повторяемость Ps: 0,03 мм (VDI3441)
• Доступные источники: 2–10 кВт (включая 8 кВт высокая эффективность)
• Типичные возможности резки: сталь ~25 мм, нерж./алюминий ~30 мм (зависит от мощности и условий)
• Минимальная обрабатываемая толщина: 0,5 мм
• Ключевые функции: TRADJUST, DRY‑COOLING, компасная кинематика (до 5 g)
• Программное обеспечение: STREAM, OPS, LINKS
• Опции автоматизации: CPE, ADB, ADC/ADLU/ADLL, LTWS, MV, MCU, TN, ANC, ACUT, AQM/APM
