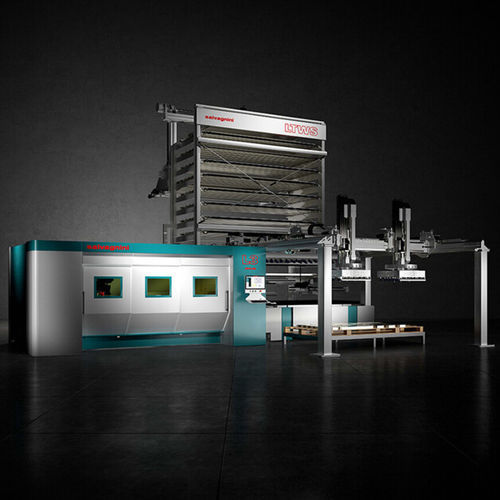

Станок для резки волоконный лазер L3.G4

для алюминиядля нержавеющей сталидля меди

Обзор
Разработанный для повышения эргономики и простоты эксплуатации при обеспечении максимальной точности и воспроизводимости процессов, L3.G4 устраняет операции с низкой добавленной стоимостью и оптимизирует потребление, снижая стоимость на деталь. Это универсальная волоконно‑лазерная установка для резки листового металла с портальной конструкцией высокой доступности и фирменными функциям управления, облегчающими эксплуатацию.

Ключевые преимущества

• Портальная конструкция с высокой доступностью, обеспечивающая полный доступ к рабочей зоне, высокую жесткость и точность.
• Лазерная головка с одной оптикой, разработанная Salvagnini, оснащённая DRY-COOLING для активного контроля температуры оптики.
• Фирменная функция TRADJUST для автоматической модуляции параметров резки в зависимости от траекторий (упрощает работу, позволяя использовать один параметр резки).
• Адаптивные датчики процесса (APC2) контролируют начинание и резку в реальном времени, обнаруживают потерю реза и автоматически корректируют параметры.
• Режимы резки Standard и PowerCut для выбора подходящего режима: безопасная/безоператорная работа или повышенная реактивность и скорость.
• Применения машинного зрения и отслеживание/идентификация деталей для повышения гибкости, упрощения обработки и снижения ошибок.

Обзор продукта — улучшение процессов

• Автоматизация: системы хранения и автоматической загрузки/выгрузки/сортировки увеличивают автономность системы и устраняют узкие места; снижают долю затрат на труд.
• Простота использования: интуитивный интерфейс FACE, мультизадачный интерфейс, TRADJUST, машинное зрение и отслеживание деталей облегчают работу операторов и сокращают время вмешательства.
• Эффективность процессов: развитые датчики, жёсткая конструкция и интегрированное ПО сокращают простои, минимизируют ошибки и снижают потребление на деталь.

Автоматизация и решения

• CPE — сменщик паллет для быстрого ручного обмена паллет (сырьё поступает над выходной резанной деталью).
• ADB — автоматический подъём листов из пачек в маскированное время; ADC/ADLU/ADLL автоматизируют загрузку/выгрузку с очень короткими циклами и интеграцией с MCU для сортировки.
• LTWS и LTWS Compact — башенные хранилища для безоператорной загрузки/выгрузки и хранения с цикл-временем порядка 50 с.
• MCU — автоматическая сортировка и укладка деталей разных форм, размеров и веса, что значительно уменьшает время ожидания.
• TN — ручные устройства сортировки для отделения вырезанных деталей от ограждения параллельно процессу резки.

ПО и цифровизация

• FACE: человеко-машинный интерфейс, простой и интуитивный для всей линейки.
• STREAM: пакет программирования, повышающий эффективность использования материала и уменьшающий время и ошибки программирования.
• OPS: модульное программное обеспечение управления производством, синхронизирующее работу машины с ERP/MRP и управляющее приоритетами и списками производства.
• LINKS: IoT‑решение Salvagnini для мониторинга производительности машины в реальном времени и анализа данных для оптимизации производственных потоков.

Функции и опции

• Единая лазерная головка с DRY-COOLING и передовыми датчиками процесса.
• Резка при помощи азота, кислорода и опция ACUT для резки обработанным сжатым воздухом (до ~20 мм в конфигурации ACUT) с модулем APM2 для управления давлением.
• TRADJUST — автоматическая настройка параметров в зависимости от траекторий.
• Опции: автоматический сменщик сопел (ANC) и автоматический поиск фокуса.

Технические данные — основные параметры

• Модель: L3-30.G4
• Рабочая область XY: 3048 x 1524 мм
• Ход оси Z: 160 мм
• Макс. скорость XY: 170 м/мин
• Точность позиционирования (Pa): 0.05 мм
• Средняя повторяемость позиционирования (Ps): 0.03 мм
• Варианты волоконных источников: 2000 Вт, 3000 Вт, 4000 Вт, 6000 Вт, 8000 Вт (включая высокоэффективную версию)
• Возможности резки (макс. толщины примерные, зависят от материала и условий): сталь до 25 мм; нержавеющая сталь до 25 мм; алюминий до 25 мм; медь/латунь до 10 мм

caractéristiques / spécifications techniques

• Обозначение модели: L3.G4
• Рабочая площадь (XY): 3048 x 1524 мм
• Ход Z: 160 мм
• Макс. скорость XY: 170 м/мин
• Точность: Pa 0.05 мм; повторяемость Ps 0.03 мм (измерение VDI3441)
• Доступные источники: 2 кВт / 3 кВт / 4 кВт / 6 кВт / 8 кВт (включая 8 кВт высокоэффективную)
• Типичные параметры резки: до 25 мм для стали/нержавейки/алюминия в зависимости от конфигурации; медь/латунь до 10 мм
• Среднее потребление (пример): ~11–20 кВт в зависимости от источника и условий работы
