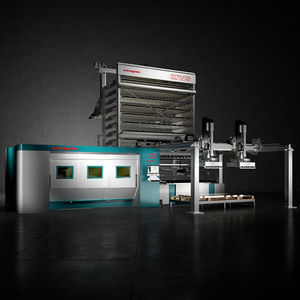

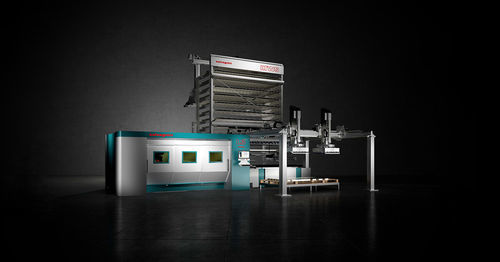

Станок для резки волоконный лазер L3 series

лазер 2Dдля алюминиядля нержавеющей стали

Обзор
L3 — универсальный 2D волоконный лазерный станок для поперечного применения на широком диапазоне материалов и толщин. Сочетает в себе один оптический режущий головной модуль и запатентованную несущую балочную структуру с автоматизацией, адаптивными датчиками и интегрированным ПО для повторяемого производства с минимальным участием оператора.

Ключевые преимущества

• Автоматизация: системы хранения, автоматической загрузки/выгрузки и сортировки повышают автономность и уменьшают узкие места.
• Простота эксплуатации: TRADJUST, интуитивный интерфейс FACE и портативный терминал облегчают работу и настройку.
• Эффективность процесса: адаптивные датчики и ПО OPS обеспечивают управление процессом в реальном времени и снижение себестоимости детали.

Основные особенности

• Запатентованная несущая балочная «самолётная» конструкция с лёгким манипулятором: высокая жёсткость, скорость и доступность рабочей области.
• Режущий головной модуль с одной оптикой, покрывающей весь диапазон обрабатываемых толщин; при смене производства механических настроек не требуется.
• Технология DRY‑COOLING для активного контроля температуры оптики.
• TRADJUST: автоматическая модуляция параметров резки в зависимости от траектории детали.
• Режимы резки: Standard для безопасной безоператорной работы и PowerCut для большей реактивности и скорости.
• Опция ACUT: резка обработанным сжатым воздухом как более экономичная альтернатива азоту в ряде случаев.

Интеллектуальные / технологические решения

• APC2 — адаптивный датчик процесса: мониторит пробивку в реальном времени, обнаруживает потерю реза, останавливает/перезапускает с перешкалированными параметрами и автоматически ищет фокус.
• ANC — автоматическая смена сопел: магазинный держатель сопел для увеличения автономии.
• Трейсинг и идентификация деталей, гибкая нарезка остатков по данным видения и мониторинг центрирования сопла/луча с применением машинного обучения.

Автоматизация и интеграция
L3 поддерживает несколько конфигураций автоматизации: ручные и автоматические сменщики паллет (CPE), ADB pick‑from‑pack, ADLU/ADLL загрузка/выгрузка, LTWS / LTWS Compact складские башни, MV tray‑store с краном‑податчиком, TN ручная сортировка и MCU автоматическая сортировка. Эти решения сокращают вмешательство оператора и интегрируются в производственные потоки.

Программная экосистема

• STREAM: пакет для программирования, повышающий скорость реакции и снижая затраты и ошибки при программировании.
• OPS: модульное ПО управления производством, обменивающееся данными в реальном времени с ERP/MRP и оптимизирующее потоки и приоритеты.
• LINKS: IoT‑решение для мониторинга параметров работы станка в реальном времени и анализа эффективности.

Применение
L3 подходит для резки различных материалов (углеродистая сталь, нержавеющая сталь, алюминий, медь, латунь) и для рабочих сред, требующих гибкости, автоматизации и цифровой интеграции. Опции машинного зрения позволяют восстанавливать остатки, позиционировать по предыдущим обработкам и контролировать сопло/луч.

Технические данные (сводка)
Модели: L3‑40 | L3‑4020 | L3‑6020
Рабочий диапазон XY (мм): 4064 x 1524 | 4064 x 2032 | 6096 x 2032
Ход по Z (мм): 100 (все модели)
Макс. скорость XY (м/мин): 156 (все модели)
Точность позиционирования Pa (VDI3441): 0,08 мм ; Средняя повторяемость Ps: 0,03 мм

Волоконные источники и возможности резки (ориентировочно)
Доступные мощности: 2000 W, 3000 W, 4000 W, 6000 W, 8000 W (версия HE), 10000 W
Максимальная толщина реза (мм), ориентировочно: сталь ~15–25 мм; нерж. сталь ~10–30 мм; алюминий ~8–30 мм; медь/латунь ~5–10 мм. Минимальная толщина: 0,5 мм (референс).

Энергопотребление (ориентировочно)
Максимальная потребляемая мощность зависит от конфигурации и источника (примерно ~16–42 кВт). Среднее потребление в типичных циклах ~11–24 кВт в зависимости от источника и нагрузки.

Включенные / доступные опции

• ACUT (резка сжатым воздухом)
• ANC (автоматический сменщик сопел)
• APC2 (адаптивный датчик процесса)
• Пакеты машинного зрения: AVS, SVS, NVS
• Автоматизация: CPE, ADB, ADLU/ADLL, LTWS / LTWS Compact, MV, TN, MCU
• Программное обеспечение: STREAM, OPS, LINKS

Характеристики / спецификации

• Модель: L3 (серия)
• Тип продукта: 2D волоконный лазерный станок для резки
• Марка: Salvagnini
• Диапазоны XY (примеры): 4064 x 1524 мм, 4064 x 2032 мм, 6096 x 2032 мм
• Ход по Z: 100 мм
• Макс. скорость XY: 156 м/мин
• Точность Pa: 0,08 мм ; повторяемость Ps: 0,03 мм (VDI3441)
• Доступные мощности лазера: 2 kW, 3 kW, 4 kW, 6 kW, 8 kW (HE), 10 kW
• Материалы резки: сталь, нержавеющая сталь, алюминий, медь, латунь
• Минимальная толщина листа: 0,5 мм (референс)
• Ключевые функции: DRY‑COOLING, TRADJUST, режимы Standard/PowerCut
• Подключения и ПО: STREAM, OPS, LINKS (возможна интеграция с ERP/MRP)
• Модули автоматизации: CPE, ADB, ADLU/ADLL, LTWS, MV, TN, MCU
