Центр пуансонной пробивки срез S4Xe series

ЧПУс сервоприводомдля металла

Обзор

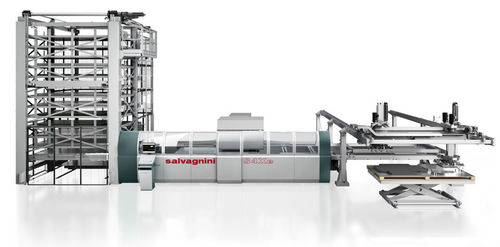

Пункционно‑резательный центр S4Xe представляет собой интегрированную ячейку для обработки листового металла, автоматизирующую подачу, штамповку, формовку, разделение и выгрузку для обеспечения непрерывного, повторяемого производственного потока с минимальной ручной операционной и отходами.

Ключевые характеристики

• Мультипресс‑головка с матричной структурой на до 96 инструментов; каждый инструмент управляется индивидуально и всегда доступен, что исключает переналадки в цикле.
• Интегрированная ножевка с двумя независимыми 500 мм лезвиями, расположенными ортогонально и оснащёнными прижимающими устройствами для реза любой длины при сохранении выравнивания.
• Манипулятор с ходом 3030 мм, позволяющий обрабатывать листы до 3048 мм без смены захвата; запатентованная система hand‑over адаптирует динамику к массе листа.
• Манипулятор с 9 захватами с независимым открытием для обеспечения вложения и обработки без удержания обрезков.
• Адаптивные системы управления: центровка, динамика манипулятора, компенсация теплового расширения, автоматическая фиксация зазора ножевки и регулирование усилия.

Эффективность процесса
S4Xe выполняет подачу, штамповку, формовку, разделение и выгрузку в рамках единого автоматизированного потока, что позволяет максимально использовать «masked time» операции и обеспечивать непрерывную подачу без промежуточной ручной обработки.

Автоматизация и модульность
Машина поддерживает модульные автоматические решения для повышения автономии и производительности:

• PD – автоматический разгрущик пакетов для подачи из пачек.
• MD – башня‑накопитель по листу (6–15 лотков) для JIT и поставки «партия‑1».
• MV – много‑башенный накопитель для смешанной подачи из пачек или по одному листу.
• IA – автоматический столовый штабелер для укладки на выходе.
• MCU – устройство с двумя декартовыми манипуляторами для автоматического подбора и штабелирования деталей.

Программное обеспечение и Industry 4.0
Интегрированный программный комплекс (FACE HMI, STREAM / STREAMPUNCH, OPS, LINKS) обеспечивает программирование, оптимизацию раскладки, управление производством и IoT‑мониторинг с интерфейсом ERP/MRP и анализом в реальном времени.

Преимущества

• Рост производительности за счёт устранения переналадок в цикле и максимизации операций в «masked time».
• Гибкость производства для больших серий, комплектов или единичных изделий без частых переналадок.
• Снижение отходов благодаря оптимизированной раскладке, 9‑захватному манипулятору и интегрированной ножевке.
• Стабильное качество деталей благодаря точному выравниванию пуансон‑матрица, резу ножевкой и термокомпенсации.

Технические данные

• Модель: S4Xe.30 / S4Xe.40
• Макс. размеры листа (мм): 3048 x 1650 / 4064 x 1650
• Макс. диагональ листа (мм): 3466 / 4386
• Мин. размеры листа (мм): 370 x 300
• Макс. скорость X / Y (м/мин): 132 / 96 — одновременные оси: 163
• Макс. ускорение X / Y (м/с²): 30 / 15
• Ход манипулятора: 3030 мм (обработка до 3048 мм без смены захвата)
• Инструменты мультипресс‑головки: до 96 (5 конфигураций головки)

Возможности обработки материалов (ориентировочно)

• Алюминий (UTS 265 N/mm²): штамповка / рез до 5,0 мм
• Сталь (UTS 410 N/mm²): штамповка / рез до 3,5 мм
• Нержавеющая сталь (UTS 610 N/mm²): штамповка / рез до 2,0 мм
• Минимальная толщина материала: 0,5 мм
