Автоматический пробивной пресс S4 series

электрическийпневматическийс сервоприводом

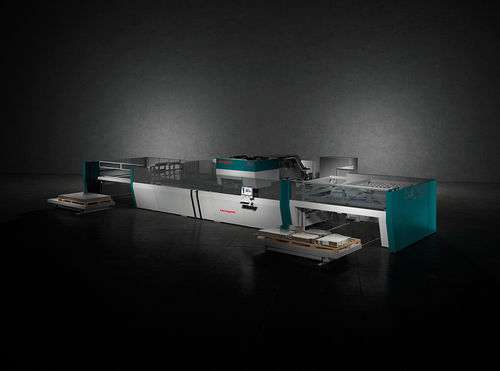

Обзор Представляем Salvagnini S4: гибридную вырубно-зачистную машину, обеспечивающую непревзойденную производительность, эффективность и гибкость. S4 объединяет штамповку, формовку и разделение деталей в единое целое, автоматизируя загрузку, штамповку, формовку, разделение и выгрузку для устранения полуфабрикатов и минимизации ручного вмешательства. Производительность и концепция Машина S4 предназначена для компаний, стремящихся к высокой производительности, гибкости и эффективности. Он сочетает в себе штамповку, формовку и разделение деталей на основе вычитания (ножницы) в одном рабочем центре, что позволяет сократить время выполнения заказа, избежать пересортицы и обеспечить стабильно высокое качество продукции для таких отраслей, как ОВКВ, металлическая мебель и аналогичные отрасли. Адаптивная система

• Усовершенствованное решение с гибридными приводами обеспечивает постепенную подачу энергии, модулируя потребление в зависимости от операции обработки, материала и требуемого усилия.
• Система управления центрированием измеряет входящий лист и при необходимости адаптирует программу к фактическим измеренным размерам.
• Манипулятор регулирует свою динамику в зависимости от размера и веса листа и управляет программируемым открытием клещей в зависимости от процента уже обработанного листа.
• Автоматическая система проверяет тепловое расширение осей манипулятора и компенсирует любые отклонения для обеспечения предельной точности позиционирования.
• Ножницы автоматически регистрируют зазор и модулируют необходимое усилие в цикле в зависимости от толщины и материала.

Мультипрессионная головка / Инструменты Мультипрессующая головка имеет штамповую конструкцию, вмещающую до 117 толстых револьверных инструментов на станциях B, C и D, причем станция D обеспечивает максимальное усилие 30 тонн. Инструменты поддерживают запас по заточке 9 мм и доступны на самой большой площади листа. На головке можно установить нижние цилиндры, а на станции D - формовочные инструменты Multitool. Каждый инструмент приводится в действие индивидуально и всегда доступен (без переналадки в цикле). Высокопроизводительная оснастка Рекомендуемые толстые револьверные инструменты поставляются компанией Matrix Tools (стандартные, параметрические и индивидуальные решения), отвечающие высоким стандартам качества и надежности. Salvagnini также поставляет программный модуль TOOLS для графического управления базой данных вырубных инструментов: он определяет инструменты в интерактивном режиме, упрощает установку пуансонов различных форм, создает настройки для вырубных головок и управляет поведением пуансона/штампа в зависимости от материала и толщины. Опция нарезания резьбы Сбоку от рабочей головки можно установить дополнительное электрическое устройство для нарезания резьбы, вмещающее до 6 различных инструментов; оно располагается вне головки и не занимает зону инструментов головки. Манипулятор Манипулятор центрирует лист на старте с максимальным ходом 3030 мм (допускает работу с листами до 3048 мм без регриппинга). Он оснащен 9 пневматическими клещами с независимым открытием/закрытием, что обеспечивает отсутствие брака в гнездах и уменьшение количества брака. Запатентованная система ручного управления регулирует динамику в зависимости от веса листа. Встроенные ножницы Встроенные ножницы используют два независимых и ортогональных ножа диаметром 500 мм, оснащенных бланкодержателями для резки любой длины. Установленные рядом с мультипрессной головкой, они обеспечивают оптимальное выравнивание и превосходное качество обработки, а также поддерживают одновременную или независимую последовательность резки X/Y. Модульная автоматизация Устройства хранения и автоматической загрузки/выгрузки повышают автономность и эффективность системы. Варианты автоматизации охватывают автономную работу, интеграцию в гибкие ячейки или фабрики с автономным освещением. Типичные модули автоматизации включают автоматический уничтожитель пачек (PD), склад для обработки отдельных листов (MD), склад для обработки пачек (MV), автоматический настольный укладчик (IA) и декартовый манипулятор для сортировки/загрузки (MCU). Программное обеспечение и возможности подключения

• TOOLS: графическое управление базой данных вырубного инструмента и интерактивное определение и настройка инструмента.
• STREAM: пакет программирования для повышения реактивности и снижения затрат и неэффективности процесса.
• OPS: модульное программное обеспечение для управления производством для оптимизации всего производственного процесса и обмена данными в реальном времени с заводской ERP/MRP.
• LINKS: IoT-решение для мониторинга и анализа производительности в режиме реального времени для повышения глобальной эффективности оборудования.

Преимущества процесса

• Один рабочий центр, производящий готовые детали без повторной обработки или переналадки.
• Ограничение регриппинга и прогрессивный поток деталей вниз для подачи на последующие операции (например, панелегибы).
• Высокая повторяемость, снижение брака и оптимизация ресурсов благодаря адаптивным системам управления и датчикам с замкнутым циклом.

Технические характеристики (таблица) Модель: S4-30 | S4-40 Максимальные размеры листа (мм): 3048 x 1650 | 4064 x 1650 Максимальная диагональ листа (мм): 3650 | 4655 Минимальные размеры листа (мм): 600 x 400 | 600 x 400 Максимальная скорость (м/мин) - ось X: 132 | 132 Максимальная скорость (м/мин) - ось Y: 117 | 117 Скорость при одновременном движении обеих осей (м/мин): 176 | 176 Максимальное ускорение (м/с²) - ось X: 30 | 30 Максимальное ускорение (м/с²) - ось Y: 17 | 17 Ограничения по материалам для пробивания/разрезания (краткое описание) Алюминий (UTS 265 Н/мм²) максимальная толщина: Пробивка 5,0 мм¹ | Стрижка 5,0 мм Сталь (UTS 410 Н/мм²) максимальная толщина: Пробивка 4,0 мм¹ | Резка 3,5 мм Нержавеющая сталь (UTS 610 Н/мм²) максимальная толщина: Пробивка 4,0 мм¹ | Обрезка 2,0 мм Минимальная толщина материала (мм): 0.5 (пробивка и резка) Caractéristiques / spécifications techniques

• Модель: S4 (серия)
• Максимальный размер листа: до 4064 x 1650 мм (в зависимости от модели)
• Ход манипулятора: до 3030 мм (машины поддерживают листы до 3048 мм без регрипа)
• Мультипрессовая головка: до 117 револьверных инструментов на станциях B/C/D; на станции D усилие до 30 тонн; запас по заточке 9 мм
• Встроенные ножницы: два ортогональных ножа 500 мм с бланкодержателями; поддерживает последовательность Punch&Cut
• Максимальная скорость осей: X 132 м/мин, Y 117 м/мин; скорость одновременных осей 176 м/мин
• Максимальное ускорение осей: X 30 м/с², Y 17 м/с²
• Возможности по толщине материала (примеры): алюминий до 5,0 мм, сталь до ~4,0 мм (штамповка), нержавеющая сталь до ~4,0 мм (штамповка) - пределы сдвига отличаются для каждого материала
• Минимальная толщина материала: 0,5 мм
• Доступны модули автоматики: PD (уничтожитель пачек), MD (накопитель отдельных листов), MV (накопитель для обработки пачек), IA (настольный укладчик), MCU (декартовый манипулятор)
• Программная экосистема: TOOLS, STREAM, OPS, LINKS для программирования, управления производством и мониторинга IoT
• Энергетика / эффективность: передовые гибридные приводы снижают среднее потребление по сравнению с аналогичными электрическими решениями и минимизируют необходимость в техническом обслуживании
