Автоматический центр пуансонной пробивки S1 series

с сервоприводомдля металладля листа

Обзор

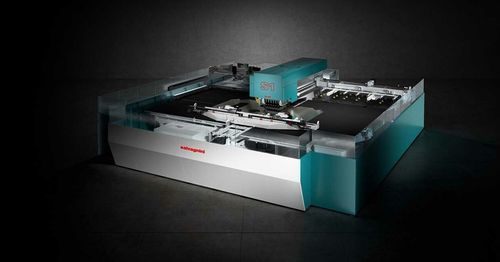

S1 — это комбинированная штамп‑лазерная машина, настоящий центр обработки, который выполняет штамповку, формовку, нарезку резьбы, резку и разделение деталей. Она оптимизирует производство, сокращая отходы, минимизируя промежуточные перегрузки и вмешательство оператора, а также обеспечивая автоматическое получение готовых деталей.

Эффективность процесса

• Все операции штамповки, формовки и разделения автоматизированы и выполняются единым интегрированным комплексом, что исключает полуфабрикаты и снижает ручные вмешательства.
• Высокая повторяемость и уменьшенные цикловые времена благодаря интегрированным рабочим процессам и управляемому перемещению инструментов.

Модульная автоматизация
Система поддерживает несколько стратегий загрузки/разгрузки для повышения автономии, включая:

• Выпуск одиночных деталей.
• Выпуск множественных деталей и гнёзд, с микросоединениями или раздельно, с сохранением обрезков и выгрузкой скелета.
• Выпуск множественных деталей и раздельных гнёзд с разрушением скелета для потоковой обработки.

Адаптивная система
S1 интегрирует адаптивные технологии, делающие систему интеллектуальной и автоматически реагирующей на отклонения:

• Система контроля центрирования измеряет поступающие листы и адаптирует программы под фактические размеры.
• Манипулятор с двумя каретками регулирует динамику в зависимости от размеров и веса листа.
• Автоматическая компенсация теплового расширения осей манипулятора для гарантии точности позиционирования.
• Привод движения инструмента с контролируемым опусканием сокращает время цикла и улучшает качество штамповки.

Мультипресс‑головка
Мультипресс‑головка использует матричную структуру, которая может размещать до 59 инструментов. Каждый инструмент приводится в действие индивидуально и постоянно доступен, что исключает переналадку в цикле. Это обеспечивает высокую точность соосности пуансона и матрицы и позволяет выполнять сложные операции (офсеты, рёбра, нарезка резьбы) без частых смен инструментов.

Манипулятор и обработка
Манипулятор оснащён двумя независимыми каретками, которые центрируют и фиксируют лист во время штамповки и резки. Каждая каретка имеет три независимо открывающихся удлинённых захвата (один с переменной настройкой) для доступа ко всем зонам листа. Ход по оси X двух кареток составляет 3450 мм, что позволяет обрабатывать без повторного захвата.

Лазерная резка
Интегрированный волоконный лазер обеспечивает производство и разделение деталей любой геометрии. Доступные мощности лазерного источника: 2000 W или 3000 W, что обеспечивает высокие линейные скорости резки и точность при сложных контурах. Вспомогательные газы: азот и сжатый воздух в зависимости от применения.

Нарезка резьбы
Опциональная электрическая единица для нарезки резьбы может быть установлена сбоку рабочей головки; она может вместить до 6 различных резьбонарезных инструментов для операций в цикле.

Инструменты
Thick‑turret инструменты и специальные инструменты разрабатываются и производятся внутри группы Salvagnini (Matrix), что обеспечивает контроль производственной цепочки. Поддерживаются типы станций B, C, D и MultiTool для широкого диапазона штамповочных и формовочных операций.

Программное обеспечение и интерфейсы
FACE — человеко‑машинный интерфейс Salvagnini, используемый на всей линейке. STREAM (набор программ) автоматизирует программирование и оптимизацию размещения для комбинированной штамповки и лазерной резки. OPS — модульное ПО управления производством для обмена информацией в реальном времени с ERP/MRP. LINKS — IoT‑решение Salvagnini для мониторинга производительности машины и анализа данных.

Технические характеристики

• Модель: S1 (коммерческое обозначение: S1)
• Доступные размеры: S1.30 и S1.40
• Максимальные размеры листа: S1.30 = 3048 x 1524 мм; S1.40 = 4064 x 1524 мм
• Минимальные размеры листа: 670 x 400 мм
• Технологии: Мультипресс‑головка (штамповка и формовка) и волоконный лазер (резка)
• Мощность лазера: 2000 W или 3000 W
• Вспомогательные газы для лазера: азот, сжатый воздух
• Рекомендуемая максимальная толщина материала (пример): алюминий (UTS 265 N/mm²) до 5,0 мм; сталь (UTS 410 N/mm²) до 5,0 мм; нержавеющая сталь (UTS 660 N/mm²) до 5,0 мм
• Минимальная толщина материала: 0,5 мм
• Вместимость мультипресс‑головки: до 59 инструментов, каждый индивидуально приводится
• Манипулятор: две независимые каретки, ход X 3450 мм, 3 удлинённых захвата на каретку
• Опции: электрическая нарезка резьбы (до 6 инструментов), модули автоматизации (AFD, MD, MV, UC, TM, TML, PCU)
