Система быстрого соединения Versilon®

Обзор продукта

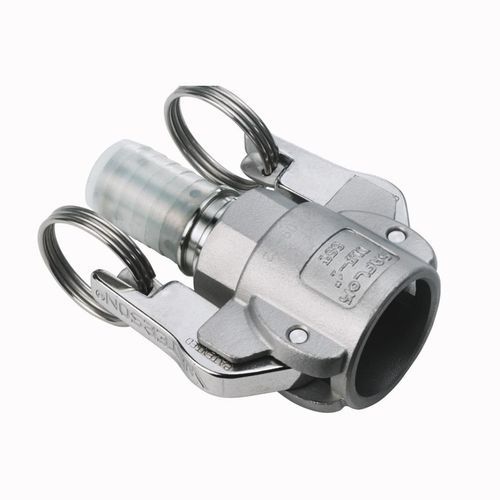

Versilon® Женское соединение Cam & Groove, стиль 16T (Saint-Gobain) — это D‑тип женского camlock с поворотной (full‑swivel) конструкцией, инкапсулированной Chemfluor® PFA. Половина муфты обеспечивает полный поворот для позиционирования и механического преимущества при уплотнении кулачковых рычагов; конструкция включает положительную фиксацию шланга через паз dog-lock для предотвращения сорваний.

Материалы

• Инкапсуляция Chemfluor® PFA на основе нержавеющей стали
• Муфта: литая нержавеющая сталь 316; вставка: инкапсулирована Chemfluor® PFA на стальной основе
• Уплотнительное кольцо: инкапсулированное Chemfluor® PFA
• Уплотнение на основе силикона с покрытием Chemfluor® PFA (опция)

Технические данные

• Конструкции с инкапсуляцией Chemfluor® PFA обеспечивают передачу большинства коррозионных сред без открытых эластомеров
• Инкапсулированное уплотнительное кольцо обеспечивает упругое уплотнение без оголённых эластомеров
• Доступна полная линейка адаптеров с инкапсуляцией Chemfluor®
• Рекомендуемые условия эксплуатации:

  • 3/4" - 2" — 250 MAWP (psi)
  • 2-1/2" и 3" — 150 MAWP (psi)
  • 212°F при использовании уплотнений Buna N
  • 400°F при использовании уплотнений, инкапсулированных Chemfluor® PFA
• Давление указано только для фитингов; при определении MAWP сборки шланга учитывать давление шланга при температуре и использовать меньшее из двух значений
• Доступен вариант с фиксацией: заменить TKS на TLKS

Внутренний диаметр в (мм)
0.5 (12.7)
0.66 (16.76)
1.15 (29.21)
1.58 (40.13)
2.1 (53.34)
2.5 (63.5)

Нормативы / Соответствие

• MIL-C-27487

Особенности / Технические характеристики

• Марка: Versilon®
• Тип продукта: Женский cam & groove фитинг, вращающаяся конструкция, инкапсулированный Chemfluor® PFA
• Материал муфты: литая нержавеющая сталь 316 с инкапсулированной вставкой Chemfluor® PFA
• Уплотнение: инкапсулированное Chemfluor® PFA (упругое уплотнение, без оголённых эластомеров)
• Встроенный положительный замок шланга (паз dog‑lock) для предотвращения сорваний
• Полностью вращающаяся конструкция на половине муфты для позиционирования и воздействия рычага при уплотнении кулачковых рычагов
• Рекомендуемый MAWP: 250 psi для размеров 3/4"–2"; 150 psi для 2-1/2" и 3" (только для фитингов)
• Температурные пределы: до 212°F с уплотнениями Buna N; до 400°F с уплотнениями, инкапсулированными Chemfluor® PFA
• Доступна опция блокировки: заменить TKS на TLKS
• Варианты внутреннего диаметра (in / mm): 0.5 (12.7); 0.66 (16.76); 1.15 (29.21); 1.58 (40.13); 2.1 (53.34); 2.5 (63.5)
