Колено трубы из нержавеющей стали Versilon®

90°санитарное

Обзор

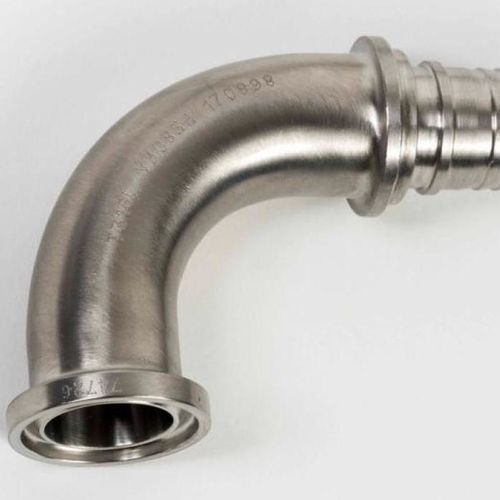

Отвод 90° Versilon® типов 10L и 11L обеспечивает санитарные 90° отводы в мини- и санитарных clamp-исполнениях с соединениями, соответствующими размерам штуцеров шлангов.

Материалы

• Нержавеющая сталь 316L

Отделка поверхности

• Средняя шероховатость 15 Ra или лучше

Технические данные

• Снижает нагрузку на шланги за счёт устранения конфигурации шланга под 90º
• Исключает места застойных зон, уменьшает количество соединений и потенциальных участков роста бактерий
• Меньший занимаемый монтажный объём

Температурные/давление
Пределы давления и температуры зависят от пределов допустимого давления хомутов и температурных вариантов материала прокладки.

Хомуты

• Стандартный тип: 150 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• Тяжёлый тип: 500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• Высоконапорный болтовой тип: 1500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)

Прокладки

• При температуре выше 250ºF (121ºC) рекомендуется использовать прокладки PTFE, Viton® или силикон

Технические характеристики (таблица)
Внутренний диаметр in (mm) | Внешний диаметр in (mm) | Толщина стенки in (mm)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
2.35 (59.69) | 2.49 (63.25) | 0.07 (1.78)
2.91 (73.91) | 3.05 (77.47) | 0.07 (1.78)
3.44 (87.38) | 3.58 (90.93) | 0.07 (1.78)
4.52 (114.81) | 4.68 (118.87) | 0.08 (2.03)

Характеристики / Технические спецификации

• Продукт: Отвод 90° Versilon® (санитарный отвод, мини- и clamp-исполнения)
• Материал: Нержавеющая сталь 316L
• Отделка поверхности: Средняя 15 Ra или лучше
• Функция: Снижает напряжение шлангов, минимизирует застойные зоны и точки соединений
• Классификация хомутов: Стандарт (150 PSIG @ 70ºF; 125 PSIG @ 250ºF), Тяжёлый (500 PSIG @ 70ºF; 125 PSIG @ 250ºF), Высокое давление болт (1500 PSIG @ 70ºF; 125 PSIG @ 250ºF)
• Рекомендация по прокладкам: PTFE, Viton® или силикон при температурах свыше 250ºF (121ºC)
• Доступные размеры труб/соединений (ID/OD/толщина стенки): см. значения в таблице выше
