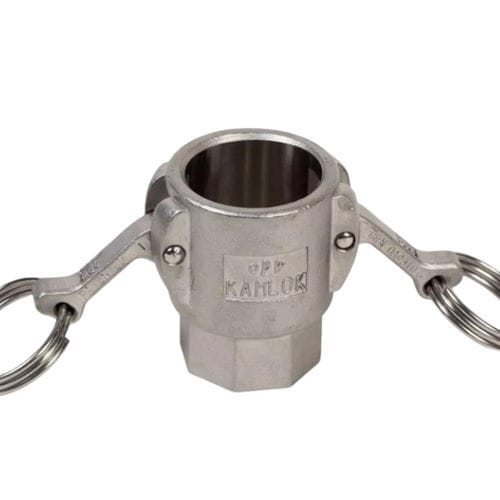

Механический соединитель Versilon®

для шлангавнутренняя резьба

Обзор
Cam & Groove муфта (гнездо) Versilon® Style 16 от Saint-Gobain представляет собой гнездовую половину муфты типа "D" с полноповоротным куплером. Конструкция обеспечивает положительную фиксацию шланга с пазом dog-lock для предотвращения срыва, а полноповоротный куплер облегчает позиционирование и создание рычага при уплотнении кулачковых рычагов. Механически обработанные внутренние поверхности снижают захват, а увеличенный внутренний диаметр обеспечивает передачу более чистых сред и улучшенный расход.

Материалы

• Нержавеющая сталь 316
• Куплер: литая нержавеющая сталь 316; вставка: механически обработанная нержавеющая сталь 316L
• Стандартный материал прокладки: резина Buna N

Технические данные

• Рекомендуемые условия эксплуатации:
• 1/2" - 2" — 250 MAWP (psi)
• 2-1/2" и 3" — 150 MAWP (psi)
• Максимальная температура: 212°F с прокладками Buna N
• Максимальная температура: 400°F с инкапсулированными прокладками Chemfluor® PFA
• Давление относится только к арматуре; при определении максимального MAWP шланговой сборки учитывать рабочие давления шланга при температуре и выбирать меньшее из значений
• Доступен вариант с фиксацией; в номере детали заменить SKS на SLKS

Внутренний диаметр (дюймы и мм)
Внутренний диаметр в (мм)
0.39 (9.91)
0.63 (16)
0.85 (21.59)
1.37 (34.8)
1.75 (44.45)
2.2 (55.88)
2.76 (70.1)

Характеристики / Технические спецификации

• Тип продукта: Cam & Groove муфта (гнездо), полноповоротная половина куплера (тип "D")
• Положительная фиксация шланга с пазом dog-lock для предотвращения срыва
• Механически обработанные внутренние поверхности для минимизации захвата
• Конструкция для повышенной чистоты с увеличенным внутренним диаметром для улучшения потока
• Материалы: 316 / 316L нержавеющая сталь; стандартная прокладка Buna N (опция: инкапсулированная прокладка Chemfluor® PFA для высоких температур)
• MAWP: 250 psi для размеров 1/2"–2"; 150 psi для 2-1/2" и 3" (только арматура)
• Максимальные температуры: 212°F (Buna N), 400°F (инкапсулированные прокладки Chemfluor® PFA)
• Доступен вариант с фиксацией: в номере детали заменить SKS на SLKS
