Электрический кабель для передачи данных SABIX® R flex Data IQ

USB 3.0слабый дымс медным экраном

Обзор продукта
SABIX® R flex Data IQ USB 3.0 (USB 3.2 Gen 1x1) — безгалогенный высокопроизводительный USB 3.0 кабель данных, разработанный для бортовых сетей железнодорожного и автомобильного транспорта. Обеспечивает заданную характеристическую импедансность 90 Ω ± 10 % и эффективную общую экранировку для стабильной передачи высокоскоростных данных в электромагнитно нагруженных условиях. Применим для инфотейнмента, диагностических/обслуживающих интерфейсов и внутрисетевого обмена данными. Безгалогенная конструкция снижает дымообразование и коррозионно-активные газы при пожаре и соответствует требованиям пожарной безопасности R15 (EL1A) и R16 (EL1B) по EN 45545-2 для уровней опасности HL1 и HL2.

Ключевые особенности

• без галогенов
• отсутствие распространения пламени
• трудногорючий и самозатухающий
• трудногорючий согласно UN/ECE R118
• соответствует EN 45545-2 R15 (EL1A) и R16 (EL1B) для HL1-2
• низкое дымообразование
• проверено на токсичность
• низкая коррозионность
• масло- и топливостойкий
• гибкий для ограниченных монтажных пространств
• стойкий к механическим воздействием
• отличные передающие характеристики
• без PFAS

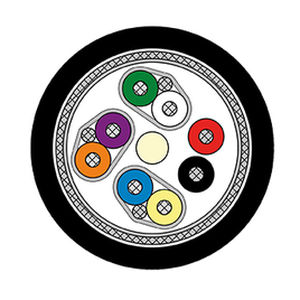

Конструкция
Размер: 3 x (2 x 30 AWG)ST + 2 x 28 AWG
Проводник: лужёная медная жилка, мелкие провода
Изоляция: Special SABIX®
Цветовая маркировка: согласно чертежу
Скрутка: согласно чертежу
Экран: алюминиевая фольга и оплётка из лужёной медной проволоки
Материал оболочки: Special SABIX®
Цвет оболочки: чёрный (похож на RAL 9005)

Технические данные
Артикул: 6650-0003
Пиковое рабочее напряжение: макс. 90 V
UL напряжение: 300 V
Испытательное напряжение: жилa/жила: 2000 V; жила/экран: 2000 V
Мин. радиус изгиба: при прокладке стационарно: 4 x d; при гибком применении: 12 x d
Температурный диапазон: UL: до +75 °C; стационарно: -50/+90 °C; гибко: -40/+90 °C
Безгалогенный: в соответствии с EN 50306-1 + EN 50264-1. HCl ≤ 0,5% по IEC 60754-1. pH ≥ 4,3 и электропроводность ≤ 10,0 µS/mm по IEC 60754-2. Содержание фторидов ≤ 0,1% по IEC 60684-2
Пожарные характеристики: отсутствие распространения пламени по IEC 60332-3-25 и EN 50305; трудногорючий и самозатухающий по IEC 60332-1-2; трудногорючий по ISO 6722 (UN/ECE R118)
Плотность дыма: по IEC 61034
Токсичность: по EN 50305
Устойчивость к маслам и топливам: по EN 50264-1
Характеристическая импедансность: 90 Ω ± 10 Ω
Гибкость: хорошая
Устойчивость к погодным воздействиям: хорошая
Применение: предназначен для приложений USB 3.0
Отсутствие вредных веществ: согласно директиве RoHS Европейского Союза

Характеристики / технические спецификации

• Модель / Серия: SABIX® R flex Data IQ
• Артикул (пример): 6650-0003
• Размер: 3 x (2 x 30 AWG)ST + 2 x 28 AWG
• Проводник: лужёная медная жилка, мелкие провода
• Изоляция / Оболочка: Special SABIX®
• Экран: алюминиевая фольга + лужёная медная оплётка
• Характеристическая импедансность: 90 Ω ± 10 Ω
• Пиковое рабочее напряжение: макс. 90 V (UL 300 V)
• Испытательное напряжение: 2000 V (жила/жила и жила/экран)
• Мин. радиус изгиба: стационарно 4 x d, гибко 12 x d
• Температурный диапазон: UL до +75 °C; стационарно -50/+90 °C; гибко -40/+90 °C
• Пожар & дым: EN 45545-2 (R15 EL1A / R16 EL1B HL1-2), IEC 60332, IEC 61034
• Безгалогенный и низкая коррозионность: IEC 60754-1 / IEC 60754-2
• Масло- и топливостойкий, хорошая гибкость
• Без PFAS, соответствует RoHS
