Электрический кабель аудио/видео SABIX® R flex Data IQ DVI Dual-Link

для передачи данныхслабый дыммаслоустойчивый

Продукт
SABIX® R flex Data IQ DVI Dual-Link — цифровой кабель сигнализации и передачи данных для железнодорожных транспортных средств, предназначенный для передачи видео высокого разрешения и дифференциальных сигналов с высокой скоростью передачи данных.

Применение
SABIX® R flex Data IQ DVI Dual-Link — цифровой кабель сигналов и данных, специально разработанный для железнодорожной техники для передачи видео высокого разрешения в подвижном составе. Предназначен для приложений с высокими скоростями передачи данных, таких как системы информации пассажиров, дисплейные решения в поездах, видеонаблюдение или системы инфотейнмента, обеспечивая стабильную передачу дифференциальных высокоскоростных сигналов. Кабель соответствует требованиям пожарной безопасности R15 (EL1A) и R16 (EL1B) по EN 45545-2 для уровней опасности HL1 и HL2. Определённое волновое сопротивление 100 Ω ± 10 %, эффективный общий экран из алюминиевой фольги и оплётки из лужёной меди, а также безгалогенная материаловая технология SABIX® обеспечивают надёжную передачу сигнала в сложных электромагнитных и механических условиях эксплуатации.

Ключевые особенности

• без галогенов
• отсутствие распространения пламени
• трудногорючий и самозатухающий
• трудногорючий в соответствии с UN/ECE R118
• соответствует требованиям R15 (EL1A) и R16 (EL1B) по EN 45545-2 для HL1-2
• низкое образование дыма
• проверено на токсичность
• низкая коррозионность
• стойкость к маслам и топливу
• гибкий, подходит для ограниченных монтажных пространств
• устойчив к механическим нагрузкам
• отличные передающие характеристики
• без PFAS

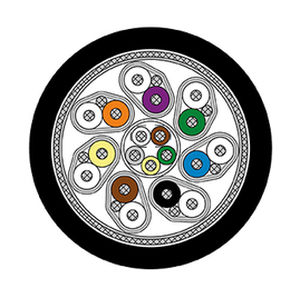

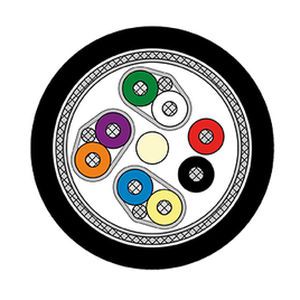

Конструкция
Размер: 7 x (2 x 28 AWG)ST + 5 x 28 AWG
Жила: лужёные медные жилы, тонкие проволоки
Изоляция: специальный SABIX®
Цветовая маркировка: по чертежу
Скрутка: по чертежу
Экран: алюминиевая фольга и оплётка из лужёной меди
Материал оболочки: специальный SABIX®
Цвет оболочки: чёрный (похож на RAL 9005)

Технические данные
Артикул: 6650-0001
Пиковое рабочее напряжение: макс. 90 V
Напряжение (UL): 300 V
Испытательное напряжение: жилa/жила: 2000 V; жила/экран: 2000 V
Мин. радиус изгиба: жёсткая прокладка: 4 x d; гибкое применение: 12 x d
Диапазон температур: UL: до +75 °C; жёсткая прокладка: -50/+90 °C; гибкое применение: -40/+90 °C
Безгалогенность: согласно EN 50306-1 + EN 50264-1. Выделение HCl ≤ 0,5 % по IEC 60754-1. pH ≥ 4,3 и проводимость ≤ 10,0 µS/mm по IEC 60754-2. Содержание фтора ≤ 0,1 % по IEC 60684-2
Поведение при пожаре: отсутствие распространения пламени по IEC 60332-3-25 + VDE 0482-332-3-25 и EN 50305 + VDE 0260-305 раздел 9.1.2; трудногорючий и самозатухающий по IEC 60332-1-2 + VDE 0482-332-1-2; трудногорючий по ISO 6722 (UN/ECE R118)
Плотность дыма: по IEC 61034 + VDE 0482-1034
Токсичность: по EN 50305 + VDE 0260-305
Устойчивость к маслам и топливу: по EN 50264-1 + VDE 0260-264-1
Волновое сопротивление: 100 Ω ± 10 Ω
Гибкость: хорошая
Устойчивость к погодным условиям: хорошая
Применение: подходит для применения DVI Dual-Link
Отсутствие вредных веществ: согласно директиве RoHS Европейского Союза

Размеры (пример изделия)
Артикул: L66500001
Размер: 7 x (2 x 28 AWG)ST + 5 x 28 AWG
Наружный Ø: прибл. 8,6 мм / макс. 8,9 мм
Медь: 49,7 кг/км
Вес кабеля ≈: 98 кг/км
Примечание: Другие размеры и цвета возможны по запросу.

Пример маркировки
Пример маркировки: SAB BRÖCKSKES · D-VIERSEN · SABIX® R flex Data IQ 7x(2x28AWG)ST+5x28AWG DVI Dual-Link L6650-0001 UL AWM Style 21080 75°C 300V CE

Характеристики / технические спецификации

• Разработан для железнодорожных транспортных средств и соответствует EN 45545-2 (R15 EL1A, R16 EL1B) для HL1 и HL2
• Волновое сопротивление: 100 Ω ± 10 Ω, подходит для дифференциальных высокоскоростных сигналов
• Общий экран: алюминиевая фольга + оплётка из лужёной меди для защиты от ЭМИ
• Безгалогеновая изоляция и оболочка SABIX® с низким HCl, низкой проводимостью и определённым pH
• Диапазоны температур: жёсткая прокладка: -50/+90 °C; гибкое: -40/+90 °C; рейтинг UL до +75 °C
• Испытательное напряжение жилa/жилa и жилa/экран: 2000 V
• Механика: хорошая гибкость, устойчивость к механическим нагрузкам, подходит для компактных установок
• Химическая стойкость: устойчив к маслам и топливу
• Дым и токсичность: низкая дымность и проверенная токсичность в соответствии с соответствующими стандартами
• Типичный наружный диаметр: прибл. 8,6 мм (макс. 8,9 мм); типичный вес кабеля ≈ 98 кг/км
