Электрический кабель аудио/видео SABIX® R flex Data IQ

для передачи данныхслабый дымс медным экраном

Применение
SABIX® R flex Data IQ HDMI / DVI / DisplayPort — цифровой кабель данных, специально разработанный для железнодорожной техники и интерфейсов высокоразрешающего видео/мультимедиа в подвижном составе. Обеспечивает надежную передачу дифференциальных высокоскоростных сигналов и подходит для пассажирских информационных систем, дисплеев, систем видеонаблюдения и инфотейнмент‑систем. Кабель соответствует требованиям пожарной безопасности R15 (EL1A) и R16 (EL1B) согласно EN 45545-2 для уровней опасности HL1 и HL2. Определённое характеристическое сопротивление 100 Ω ± 10 %, эффективное общее экранирование из алюминиевой фольги и оплётки из лужёной меди, а также безгалогеновая прочная конструкция обеспечивают стабильную передачу сигнала в условиях серьёзных электромагнитных и механических воздействий.

Основные преимущества

• без галогенов
• отсутствие распространения пламени
• трудногорючий и самозатухающий
• трудногорючий в соответствии с UN/ECE R118
• соответствует требованиям R15 (EL1A) и R16 (EL1B) по EN 45545-2 для HL1-2
• низкое образование дыма
• проверено на токсичность
• низкая коррозионность
• стойкость к маслам и топлива
• гибкий для ограниченных монтажных пространств
• устойчив к механическим нагрузкам
• отличные передающие характеристики
• без PFAS

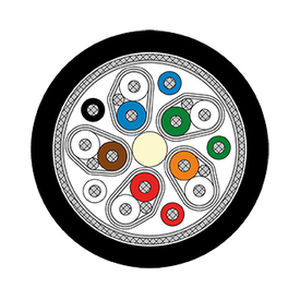

Конструкция
Размер: 5 x (2 x 28 AWG)ST + 5 x 28 AWG
Жилы: лужёные медные жилы, тонкие проволоки
Изоляция: специальный SABIX®
Цветовая маркировка: согласно чертежу
Скрутка: согласно чертежу
Экранирование: алюминиевая фольга и оплётка из лужёной меди
Материал оболочки: специальный SABIX®
Цвет оболочки: чёрный (приблизительно RAL 9005)

Технические данные
Артикул: 6650-0002
Максимальное рабочее напряжение: макс. 90 V
Напряжение (UL): 300 V
Испытательное напряжение: жил/жил: 2000 V; жил/экран: 2000 V
Мин. радиус изгиба: прокладка стационарная: 4 x d; гибкое применение: 12 x d
Диапазон температур: UL: до +75 °C; стационарная прокладка: -50 / +90 °C; гибкое применение: -40 / +90 °C
Без галогенов: согласно EN 50306-1 + EN 50264-1; выделение HCl ≤ 0,5% согласно IEC 60754-1; pH ≥ 4,3 согласно IEC 60754-2; проводимость ≤ 10,0 µS/mm согласно IEC 60754-2; содержание фтора ≤ 0,1% согласно IEC 60684-2
Пожарные характеристики: отсутствие распространения пламени согласно IEC 60332-3-25 и EN 50305; трудногорючий и самозатухающий согласно IEC 60332-1-2; трудногорючий согласно ISO 6722 (UN/ECE R118)
Плотность дыма: согласно IEC 61034
Токсичность: согласно EN 50305
Стойкость к маслам и топливу: согласно EN 50264-1
Характеристическое сопротивление: 100 Ω ± 10 Ω
Гибкость: хорошая
Устойчивость к погодным условиям: хорошая
Применение: подходит для HDMI, DVI и DisplayPort
Отсутствие вредных веществ: согласно директиве RoHS Европейского союза

Характеристики / Технические спецификации

• Коммерческое название: SABIX® R flex Data IQ
• Полное наименование продукта: SABIX® R flex Data IQ HDMI/DVI/DisplayPort
• Артикул: 6650-0002
• Размер: 5 x (2 x 28 AWG)ST + 5 x 28 AWG
• Наружный диаметр (тип./макс.): прибл. 7,8 мм / макс. 8,0 мм
• Медь (≈): 40,8 kg/km
• Масса кабеля (≈): 82 kg/km
• Характеристическое сопротивление: 100 Ω ± 10 Ω
• Температурный диапазон (гибкий): -40 °C до +90 °C
• Мин. радиус изгиба (гибкий): 12 x d
• Экранирование: алюминиевая фольга + лужёная медная оплётка
• Оболочка: специальный SABIX® (чёрная)
• Стандарты / Одобрения: EN 45545-2 (R15/R16 HL1-2), UN/ECE R118, UL, CE, RoHS
