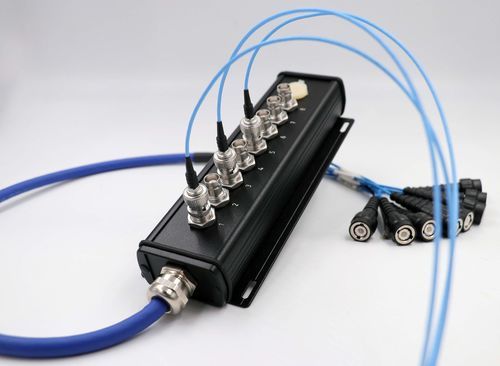

Настенная соединительная коробка

непробиваемаядля кабелякоаксиальная

Применение
Эта распределительная коробка разработана для низкошумных NVH-измерений и надежного подключения микрофонов и одноосных IEPE-датчиков к измерительным системам. Интегрированный 8-жильный коаксиальный мультикор сочетает индивидуальную экранировку жил и общую экрану для улучшения EMC-показателей и механической стабильности, что делает изделие пригодным для бортовых испытаний, испытательных стендов и шкафов управления. По запросу возможна поставка с нестандартными типами разъемов и длинами кабеля.

Основные характеристики

• низкошумная передача сигнала для NVH-измерений
• индивидуальная экранировка жил и общая экран для высокой EMC-стойкости
• гибкая, удобная в прокладке конструкция с PUR-оплеткой, устойчива к маслам и химикатам
• прочный алюминиевый корпус, степень защиты IP65 / NEMA 3 (только корпус)
• возможна индивидуальная конфигурация: разъемы и длины кабеля по запросу

Дополнительная информация
Также доступна версия с 4 жилами и с нестандартным оформлением штекеров.

Разъемы
сторона 1: 8 x BNC панельные гнезда (с пылезащитными крышками) + предохранительный разъем (подключение экрана), желтый
сторона 2: 8 x изолированные BNC штекеры (мужские)

Данные кабеля

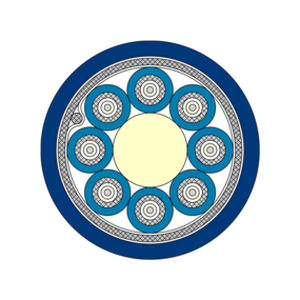

конструкция: 8 x (1 x Ø0,20 мм)C — низкошумный коаксиал 50 Ω
изоляция: TPFP
внутренний слой: PUR
внешний слой: PUR, цвет: тёмно‑синий
внешний диаметр: прибл. 9,0 мм
рабочее напряжение: макс. 350 В
диапазон температур: -40°C до +90°C (кратковременно +125°C, 2500 ч)

Данные корпуса
корпус: алюминий, черное порошковое покрытие
уплотнение: TPE, черный
степень защиты (применяется только к корпусу, не к панельным гнездам): IP65 / NEMA 3
вес (без разъемов и кабеля): прибл. 285 г
габариты (Ш x В x Г): прибл. 200 x 57 x 32 мм; с настенным кронштейном: прибл. 200 x 76 x 34,8 мм

Пример конфигурации
партия № S3075-3031-00500 — материал оболочки: PUR — длина L: 5000 мм

Загрузки
Доступен паспорт изделия для распределительной коробки (PDF).

Технические характеристики

• Тип продукта: распределительная коробка с 8-жильным низкошумным коаксиальным мультикором
• Предназначение: NVH-измерения; подключение микрофонов и одноосных IEPE-датчиков
• Разъемы сторона 1: 8 x BNC панельные гнезда (с пылезащитными крышками) + предохранительный разъем (подключение экрана)
• Разъемы сторона 2: 8 x изолированные BNC штекеры (мужские)
• Конструкция кабеля: 8 x (1 x Ø0,20 мм)C, 50 Ω низкошумный коаксиал
• Изоляция: TPFP
• Внутренний слой: PUR
• Внешний слой: PUR, цвет: тёмно‑синий
• Внешний диаметр: прибл. 9,0 мм
• Рабочее напряжение: макс. 350 В
• Диапазон температур: -40°C до +90°C (кратковременно +125°C, 2500 ч)
• Корпус: алюминий, черное порошковое покрытие
• Уплотнение: TPE, черный
• Степень защиты (только корпус): IP65 / NEMA 3
• Вес (без разъемов и кабеля): прибл. 285 г
• Габариты (Ш x В x Г): прибл. 200 x 57 x 32 мм (с настенным кронштейном: прибл. 200 x 76 x 34,8 мм)
• Пример конфигурации: S3075-3031-00500, оболочка PUR, длина 5000 мм
• Индивидуализация: разъемы и длины кабеля доступны по запросу
