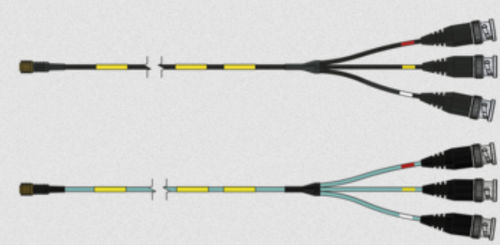

Электрический кабель подключения

для передачи данныхBNCвысокотемпературный

Применение/описание
Соединительный кабель для триаксиальных акселерометров с выходом напряжения (IEPE).

Преимущества продукта

• Термостойкость до +250°C (TPFK)
• Механически прочная оболочка (PUR)
• Чрезвычайно высокая гибкость (силикон)

Дополнительно
Индивидуальная маркировка с помощью термоусадочной трубки, например внутренний артикул или штрих-код.

Разъёмы
Сторона 1: гнездо 1/4-28 UNF, 4 контакта (примечание: указать тип датчика)
Сторона 2: 3 × BNC штекера

Данные кабеля (TPFK)
Конструкция: 4 × AWG 34
Изоляция: TPFK
Оболочка: TPFK
Цвет оболочки: синий
Наружный диаметр: ок. 2,1 мм
Рабочее напряжение: макс. 150 В
Температурный диапазон: -55°C / +250°C

Данные кабеля (PUR)
Конструкция: 4 × AWG 34
Изоляция: TPFK
Оболочка: PUR
Цвет оболочки: чёрный
Наружный диаметр: ок. 2,5 мм
Рабочее напряжение: макс. 150 В
Температурный диапазон: -40°C / +90°C (до +125°C до 2500 ч)

Данные кабеля (Силикон)
Конструкция: 4 × AWG 30
Изоляция: TPFK
Оболочка: Besilen (силикон)
Цвет оболочки: бирюзовый
Наружный диаметр: ок. 2,7 мм
Рабочее напряжение: макс. 150 В

Примеры конфигураций
S3031-1030-00600 | Материал оболочки: TPFK | Длина: 6000 мм
S3032-1030-00600 | Материал оболочки: PUR | Длина: 6000 мм
S3033-1030-00600 | Материал оболочки: Силикон | Длина: 6000 мм

Загрузки
Технический лист для соединительного кабеля (паспорт изделия, PDF доступен).

Технические характеристики

• Тип продукта: соединительный кабель для триаксиальных акселерометров (IEPE)
• Разъёмы: гнездо 1/4-28 UNF (4 контакта) и 3 × BNC штекера
• Конструкция проводников: варианты 4 × AWG 34 или 4 × AWG 30
• Материал изоляции: TPFK
• Материалы оболочки: TPFK, PUR, Besilen (силикон)
• Цвета оболочки: синий (TPFK), чёрный (PUR), бирюзовый (силикон)
• Наружный диаметр: ок. 2,1 мм (TPFK), ок. 2,5 мм (PUR), ок. 2,7 мм (силикон)
• Рабочее напряжение: макс. 150 В
• Температурные диапазоны: TPFK: -55°C до +250°C; PUR: -40°C до +90°C (до +125°C в течение 2500 ч); Силикон: высокая гибкость (данные по температуре зависят от исполнения, см. TPFK/PUR)
• Доступные длины в примерах: 6000 мм
• Примеры артикулов: S3031-1030-00600 (TPFK), S3032-1030-00600 (PUR), S3033-1030-00600 (Силикон)
• Технический лист: паспорт изделия (PDF)
