Электрический кабель для передачи данных

BNCпрочныйиз меди

Применение / Описание
8-канальный IEPE трёхосный мультижильный кабель обеспечивает структурированное и экономящее место подключение для многоканирных NVH и вибрационных измерений с трёхосными акселерометрами. Несколько сигнальных линий объединены в единую мультижильную структуру, при этом каждый измерительный канал распределён на три BNC-разъёма, что позволяет однозначно передать трёхосные сигналы в измерительную аппаратуру. Всего возможно эффективное подключение до восьми трёхосных датчиков. Конструкция проводников IEPE Triax в сочетании с внутренней и внешней оболочкой из PUR обеспечивает механическую устойчивость и удобство прокладки. Многоступенчатое экранирование поддерживает надёжное качество сигнала в сложных условиях. Типичные области применения: испытательные стенды, измерения на транспортных средствах и лабораторные установки с высокой плотностью каналов. Индивидуальные варианты разъёмов, например ¼-28 UNF для подключения датчиков, позволяют точно интегрировать кабель в существующие системы измерений.

Преимущества продукта

• механически прочный
• гибкий при прокладке
• снижение объёма кабельной разводки в многокановых установках
• объединённое подключение до 8 трёхосных сигналов датчиков
• возможны индивидуальные конфигурации разъёмов

Разъёмы
Сторона 1 - гнездо ¼-28 UNF, 4 контакта
Сторона 2 - 8 × (3× BNC штекер)

Данные кабеля

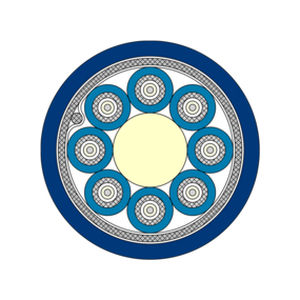

Конструкция - 8 × (4 × AWG 34)C – IEPE Triax
Изоляция - TPFK
Внутренняя оболочка - PUR
Внешняя оболочка - PUR
Цвет оболочки - тёмно-синий
Наружный диаметр - ок. 11,7 мм
Рабочее напряжение - макс. 150 В
Температурный диапазон - -40°C до +90°C (кратковременно +125°C, 2500 ч)

Пример конфигурации
Артикул S3055-1030-00500 | Материал оболочки: PUR | Длина "L": 5000 мм

Загрузки

• Технический паспорт на 8-канальный IEPE трёхосный мультижильный кабель (PDF)

Характеристики / Технические спецификации

• Наименование продукта: 8-канальный IEPE трёхосный мультижильный кабель
• Макс. число трёхосных датчиков: 8
• Разъёмы: ¼-28 UNF (гнездо) с одной стороны; 8 × (3× BNC штекер) с другой стороны
• Конструкция кабеля: 8 × (4 × AWG 34)C – IEPE Triax
• Изоляция: TPFK
• Внутренняя и внешняя оболочка: PUR
• Цвет оболочки: тёмно-синий
• Наружный диаметр: ок. 11,7 мм
• Рабочее напряжение: макс. 150 В
• Температурный диапазон: -40°C до +90°C (кратковременно +125°C, 2500 ч)
• Экранирование: многоступенчатое экранирование для улучшения качества сигнала
• Механические свойства: прочный и гибкий для прокладки
