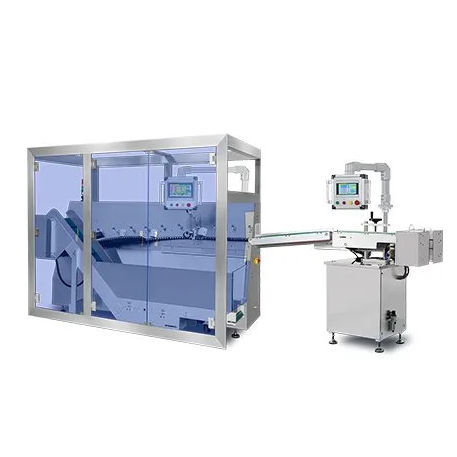

Устройство для подсчета для пакетов RD-SS-450Pro

для пищевой промышленности и для производства напитковдля фармацевтической промышленностидля использования в промышленности

Обзор продукта
RD-SS-450Pro — полностью сервоприводный сортировщик и бесконтактный счётчик саше, разработанный для решения проблем компоновки (передача между этажами, ограниченное пространство между первичной и вторичной линиями) и обеспечения настраиваемых вариантов вывода для интеграции с картонаторами и последующим оборудованием.

Основные показатели производительности
Максимальная производительность: до 450 пакетов/саше в минуту. Система использует 11 серводвигателей прямого привода и мультиосевой контроллер движения для точной, плавной транспортировки. Фотоэлектрические датчики обеспечивают обратную связь в реальном времени; опциональная система машинного зрения доступна для коррекции ориентации и проверки качества.

Принцип работы

• Мягкое накопление из бункера с широким входным отверстием и малым уклоном с использованием медленно движущегося ремня для предотвращения заторов и деформации продукции
• Высокоскоростная сортировка на роликовой платформе, где несколько серво регулируют скорость, направление и трение для разделения и переориентации пакетов
• Точное упорядочивание за счёт сервоприводного синхронного ремня с энкодерной обратной связью для индивидуального ускорения/замедления предметов
• Бесконтактный высокоскоростной подсчёт с использованием фотоэлектрических датчиков, синхронизированный с последующим оборудованием для передачи без давления

Ключевые преимущества / конструктивные особенности

• Одиннадцать серводвигателей прямого привода, скоординированных высокоточным контроллером движения для синхронизации подачи, сортировки и выгрузки
• Фотоэлектрическая обратная связь в реальном времени для минимизации двойной подачи/наложения (вероятность < 0.009%)
• Пылезащитные и антистатические ролики для снижения проскальзывания и следов на пакетах
• Конфигурируемые режимы выгрузки через HMI: горизонтальная передача, вертикальная ориентация, стопочная укладка партиями
• Готовность к интеграции: поддержка I/O и полевых шин (например, EtherCAT, PROFINET) для синхронизации вверх/вниз по потоку и передачи данных в MES

Типичные области применения

• Фармация: блистеры, саше с порошками/гранулами
• Пищевая промышленность: упаковки приправ, соусные саше, пакеты для снеков
• Личная гигиена и косметика: пробные саше, упаковки влажных салфеток
• Медицина и промышленность: стерильные пакеты, диагностические наборы, мелкие промышленные пакеты

Таблица: ключевые данные
Подходящее применение: жёсткие/мягкие пакеты или саше, упаковка блистеров и похожих материалов
Требования к размеру пакета: длина ≤ 185 мм; ширина ≤ 110 мм
Коэффициент точности: >99.97%
Вес: 1000 кг
Габариты: 3 840 x 1 060 x 1 700 мм

Характеристики / технические спецификации

• Наименование модели: RD-SS-450Pro
• Производительность: до 450 пакетов/мин
• Сервосистема: 11 серводвигателей прямого привода; высокоточная интеллектуальная система управления мульти-осевым сервоприводом
• Подсчёт: фотоэлектрические датчики для высокоточного бесконтактного подсчёта; опционально — машинное зрение для определения ориентации
• Точность: >99.97%
• Вероятность двойной подачи/наложения: < 0.009%
• Диапазон размеров пакетов: длина ≤ 185 мм; ширина ≤ 110 мм
• Ориентации выхода: горизонтальная передача, вертикальная ориентация, стопочная укладка партиями (настраивается через HMI)
• Вес: 1000 кг
• Габаритные размеры: 3 840 x 1 060 x 1 700 мм
• Особенности обработки материалов: пылезащитные и антистатические ролики, мягкий накопительный бункер, синхронный ремень с энкодерной обратной связью, приводимый сервоприводом
• Интеграция: датчики уровня на входе и I/O сигналы; синхронизация на выходе через следование сервопривода и высокоскоростные полевые шины; данные производства/подсчёта могут передаваться в MES/системы линии
• Гарантия: 3 года гарантии, 1 год бесплатных запасных частей
