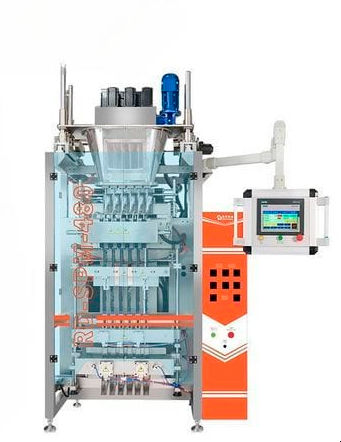

Автоматическая упаковочная машина RD-SPM-480

непрерывного действияc пленкойвертикальная

Обзор
Упаковочная машина для саше с трехсторонним швом RD-SPM-480 — это вертикальная система формовка-наполнение-уплотнение (VFFS), разработанная для высокоскоростной многоколонной упаковки саше и стиков. В качестве примера приведена 6‑линейная конфигурация; доступны масштабируемые мультилинии (10–16 линий). Машина предназначена для порошков, гранул и жидкостей, использует серводвигательную систему управления движением и компактную вертикальную компоновку, подходит для фармацевтики, пищевой, косметической и химической промышленности.

Ключевые области применения

• Пищевая промышленность и напитки: одноразовые кофейные стики, саше со специями, пакетики сахара.
• Фармацевтика: порошковые лекарственные дозы, электролитные добавки.
• Химия: образцы моющих средств, стик-паки для агрохимии.
• Косметика: одноразовые порции порошков для ухода за кожей и волосами.

Краткое описание продукта
Многоколонная VFFS машина для упаковки саше/стиков с сервоуправлением и шнековым или объемным дозированием для высокоточного наполнения. В документации указана точность ±0.2 г и для некоторых конфигураций ±0.1% точности дозирования. Приведенные примеры производительности достигают до 240 стик/мин в зависимости от числа линий и характеристик продукта. Модель RD-SPM-480 — пример 6‑линейной конфигурации; для большей производительности предлагаются синхронизированные массивы линий.

Характеристики (ключевые моменты)
Гигиеничный дизайн: конструкция из нержавеющей стали класса IP65, ссылки на соответствие GMP/FDA.
Инструментальная оснастка и диапазон форматов: быстро сменяемые инструменты поддерживают более 20 размеров стиков (10×50 мм до 25×200 мм).
Энергоэффективность: до 30% снижение расхода сжатого воздуха по сравнению с традиционными машинами для стик-паков.

Таблица: ключевые числовые параметры
Название продукта — Multi-lines Stick Powder Packaging Machine
Макс. ширина пленки — 480 мм
Производительность — 30–40 циклов/мин на линию
Мощность — 9,5 кВт
Шум — <65 dBA

Основные функции и технологический поток

• Обработка и формирование пленки: рулонная ламинированная пленка формируется в вертикальные трубки на нескольких линиях с помощью формовочных воротников и термоформовочных губок.
• Точное дозирование: серводвигательные шнековые/аугерные дозаторы выдают 0,5 мл–50 мл с механизмами против засорения для липких порошков.
• Запайка и резка: продольные и поперечные швы формируют герметичные саше; интегрированные ножи (горячий нож, зубчатый или холодная резка) отделяют упаковки.
• Сортировка выхода: готовые саше выгружаются на лотки или конвейеры с визуальным выравниванием для последующей обработки.
• Опции: высокоразрешающее позиционирование по меткам, кодирование (термотрансфер, струйная печать) и визуальный контроль.

Основные узлы (как указано)

• Система размотки пленки и контроля натяжения
• Формующая станция / формовочный воротник
• Серво-подача / серво-шнековые дозаторы
• Запаечная станция (продольная & поперечная)
• Серво-резак
• PLC-контроль (указан Siemens PLC) и датчики регистрации/визион

Преимущества

• Высокая эффективность за счет непрерывной подачи пленки с рулона, что уменьшает остановки по сравнению с линиями для готовых пакетов.
• Гибкость форматов: поддерживает 3‑сторонние и 4‑сторонние швы при смене оснастки.
• Широкая совместимость материалов: PET/PE, OPP/CPP, Alu/PE и другие ламинированные пленки.
• Широкая применимость по продуктам: порошки, гранулы, жидкости, пасты и твердые вещества.
• Высокая автоматизация: интегрирует формование, наполнение, запайку, кодирование, резку и выгрузку для простой интеграции с периферией.

Ограничения

• Менее пригодна для очень длинных, тяжелых, хрупких или сильно неправильной формы изделий, которые могут застрять при формовании или дозировании.
• Смена формата требует замены формовочного воротника и квалифицированного персонала.
• Начальные вложения выше, чем у ручных или полуавтоматических решений.
• Работа зависит от стабильного качества рулонов пленки и точности регистрации.

Характеристики / технические спецификации

• Пример модели: RD-SPM-480 (6‑линейная конфигурация).
• Варианты линий: 6 линий (RD-SPM-480) до 10–16 синхронизированных линий.
• Номинальная производительность: до 240 стик/мин в зависимости от числа линий и продукта.
• Точность дозирования: ±0,2 г (текст) и ±0,1% для конкретных конфигураций.
• Поддерживаемые размеры стиков: 10×50 мм до 25×200 мм; оснастка поддерживает 20+ размеров.
• Макс. ширина пленки: 480 мм.
• Производительность на линию: 30–40 циклов/мин.
• Мощность: 9,5 кВт.
• Уровень шума: <65 dBA.
• Корпус: гигиеничная нержавеющая конструкция, IP65, ссылки на GMP/FDA.
• Диапазон заполнения: 0,5 мл–50 мл.
• Управление: серводвигательное движение, упоминание Siemens PLC, оптические датчики регистрации.
