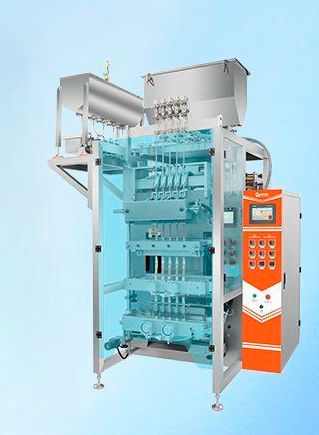

Автоматическая упаковочная машина RD-SPM-400

с непрерывным движениемвертикальнаядля жидкостей

Обзор продукта
Вертикальная машина формования-наполнения-уплотнения (VFFS) для жидких стиков формирует, дозирует и запечатывает отдельные саше из рулона гибкой пленки. Жидкости, такие как ополаскиватель для полости рта, соусы, напитки и средства личной гигиены, дозируются и подаются в стик-саше с помощью выбираемых насосных систем. PLC-контроль с серво-синхронизацией обеспечивает согласованную подачу пленки, заполнение и запечатывание для непрерывной автоматизированной работы.

Краткие характеристики
Производительность: 30–40 циклов в минуту на линию, до 40 саше/линия/мин. Подходит для ополаскивателей, пробников духов, одноразовых кремов и различных пищевых и фармацевтических жидкостей.

Принцип работы

• Размотка и формирование пленки: рулон пленки направляется через формообразующее сопло, образуя трубку вокруг наполнительной трубы.
• Продольное запечатывание: вертикальные запайщики формируют непрерывный продольный шов.
• Нижнее запечатывание и наполнение: выполняется горизонтальный нижний шов, затем насос дозирует жидкость в открытую пачку; антикапельное или обратное всасывающее сопло предотвращает подтекание.
• Верхнее запечатывание и резка: верхний горизонтальный шов закрывает саше, встроенный нож отделяет отдельные упаковки; надрезы для разрыва опциональны.
• Выгрузка продукта: готовые саше выгружаются на конвейер или собираются системой подсчета для дальнейшей обработки.

Основные особенности

• Высокоточное дозирование: серводвигатель для поршня/плунжера, перистальтические или керамические насосы для точного дозирования.
• Антикапельная заправочная насадка с обратным клапаном для сохранения целостности шва и предотвращения загрязнений.
• Несколько методов запечатывания: back-seal, трехстороннее и четырехстороннее запечатывание для соответствия требованиям по внешнему виду и прочности.
• PLC-контроль и серво-синхронизация для стабильной высокоскоростной работы и точной координации подачи пленки и наполнения.

Применения

• Пищевая промышленность и напитки: кетчуп, мед, соки, заправки, жидкий кофе, молоко — одноразовые порции, удобство и контроль порций.
• Личная гигиена: шампунь, гель для душа, кондиционер, раствор для влажных салфеток, пробники духов — наборы для поездок, гостиничные принадлежности, раздача образцов.
• Фармация и здравоохранение: пероральные жидкости, сиропы, глазные капли, ополаскиватели — точная дозировка, опции совместимости со стерилизацией, соответствие GMP.
• Промышленность и химия: смазочные материалы, клеи, моющие средства, агрохимикаты — фасовка малых доз, снижение отходов, удобство применения.

Точность наполнения и влияющие факторы

• Типичная точность: стандартные машины ±0,5%–±1%; высокоточные конфигурации (керамика/поршневые насосы) до ±0,1% для критических задач.
• Факторы: вязкость жидкости, температурная стабильность, тип насоса и обслуживание, конструкция сопла и меры против капания, условия окружающей среды.

Руководство по выбору насоса

• Перистальтический насос: подходит для жидкостей низкой–средней вязкости и содержащих частицы; гигиеничен, так как среда контактирует только с трубкой; трубки расходный материал.
• Поршневой/плунжерный насос: подходит для жидкостей средней–высокой вязкости и высокоскоростного производства; обеспечивает хорошую точность и напор.
• Керамический насос: рекомендуется для ценных, коррозионных, абразивных или стерильных сред; отличная износостойкость и наивысшая точность дозирования; выше первоначальные затраты.

Дополнительные элементы машины

• Кастомизированное формующее сопло для формы стика и мультилинейных конфигураций.
• Серво-приводы для подачи пленки и приводы заполнения для точной координации.
• Опции: нагрев для вязких жидкостей, SIP-совместимость для керамических насосов, теплоизоляционные кожухи против кристаллизации, inline-датчики инспекции.

Технические характеристики

• Артикул модели: RD-SPM-400.
• Семейство продукта: конфигурация мультилайн для фасовки в стик.
• Производительность / Скорость: 30–40 циклов/мин на линию; до 40 саше/линия/мин.
• Макс. ширина пленки: 480 мм.
• Мощность: 9,5 кВт.
• Уровень шума: <65 дБА.
• Точность дозирования: до ±0,1% с керамическими поршневыми насосами; типично ±0,5%–±1%.
• Варианты насосов: перистальтический, поршневой/плунжерный, керамический поршневой.
• Типы запечатывания: back-seal, трехстороннее, четырехстороннее.
• Антикапля: дозирующее сопло с антикапельным клапаном или устройством обратного всасывания.
• Управление: PLC с серво-приводами для синхронизации подачи пленки и наполнения.
