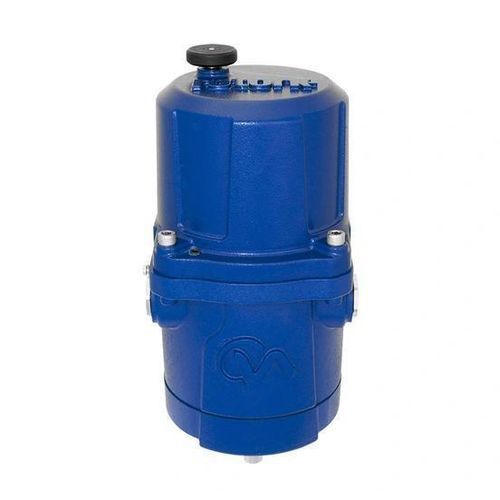

Электрический привод для клапана CMR

механизированныйручноймногооборотный

Описание
Многооборотные модулирующие приводы CMR — это полностью электрическое решение для управления запорной/регулирующей арматурой и насосами. Они обеспечивают точное позиционирование и непрерывную модуляцию с точной и воспроизводимой обратной связью по положению (до 0,1% точности). Имеют взрывозащищённое исполнение по международным стандартам и доступны с опциональными встроенными локальными органами управления и опциональным Reserve Power Pack.

Особенности

• Многооборотный выходной привод с номинальным моментом до 45 Nm (400 lbf.in)
• Привод CMR-250 с зубчатым редуктором GBX — решение для частичного хода (с опцией многооборотного режима), обеспечивающее высокий выходной момент и низкое энергопотребление
• Точное и воспроизводимое управление положением с использованием сигнала 4–20 mA с точностью до 0,1%
• Взрывозащищён по международным стандартам
• Регулируемое управление скоростью
• Ручное управление (override) в стандартной комплектации
• Электронное ограничение момента
• Два регулируемых концевых выключателя в стандартной комплектации
• Подходит для монтажа в любом положении
• Постоянно смазанный безобслуживаемый узел привода
• Широкий стандартный диапазон рабочих температур: -30 до 70 °C (доступна опция для низких температур)
• Бесщёточный DC-двигатель обеспечивает надёжную, точную, непрерывную модуляцию
• Технология энкодера обеспечивает надёжную бесконтактную обратную связь
• Потребляемая мощность в режиме ожидания менее 1 Вт
• Подходит для однофазного или постоянного тока
• Настраиваемые в полевых условиях параметры: гистерезис (Deadband); ноль и span; тип управляющего сигнала; прямое или обратное действие; ручной-автоматический режим; положение выходного вала при потере сигнала
• Встроенный интерфейс обеспечивает быструю и простую настройку через шестисегментный ЖК-дисплей и кнопки
• Опциональные встроенные локальные органы управления с ЖК-индикацией положения
• Совместим с широким спектром полевых шин, кабельных и аналоговых систем
• Опции полевых шин включают HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet® и Modbus®

Технические характеристики

• Номинальный момент: до 45 Nm (400 lbf.in)
• Пример модели: CMR-250 (опционально с редуктором GBX для частичного или многооборотного режима)
• Точность позиционирования: до 0,1%
• Вход управления: аналоговое управление 4–20 mA (плюс опции полевой шины)
• Тип двигателя: бесщёточный DC-двигатель
• Обратная связь: бесконтактная технология энкодера
• Ограничение момента: электронное ограничение момента включено
• Концевые выключатели: два регулируемых концевых выключателя в стандартной комплектации
• Ручное управление: в стандартной комплектации
• Потребление в режиме ожидания: < 1 Вт
• Питание: подходит для однофазного переменного тока или постоянного тока
• Диапазон температур окружающей среды: -30 до 70 °C (доступна опция для низких температур)
• Крепление: подходит для любого положения
• Привод: постоянно смазанный, без обслуживания
• Локальный интерфейс: шестисегментный ЖК-дисплей с кнопками (быстрая настройка)
• Опциональные аксессуары: встроенные локальные органы управления с ЖК-индикатором; Reserve Power Pack (supercaps)
• Совместимость с полевыми шинами: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®
• Применение: управление клапанами и насосами, требующими точной непрерывной модуляции
