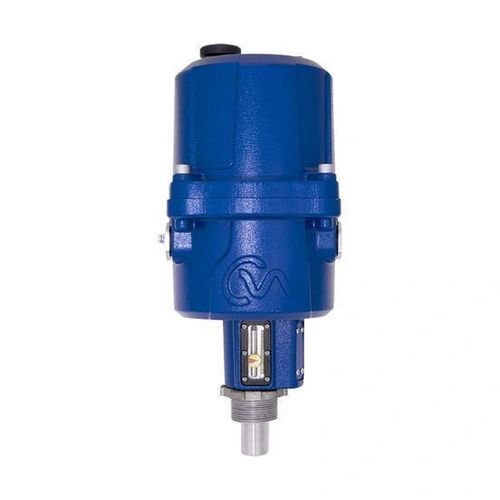

Механизированный привод для клапана CML

ручнойлинейныйрегулируемый

Обзор
Линейные компактные модулирующие приводы CML с линейным выходом — это полностью электрическое решение для регулирующих клапанов и насосных установок. Обеспечивают точное позиционирование и непрерывную модуляцию с воспроизводимой точностью до 0,1 %. Изделия имеют взрывозащищённую конструкцию, сертифицированную по международным стандартам, и доступны с опциональными встроенными локальными управлениями и резервным блоком питания (Reserve Power Pack) для функции «отказ — в позицию».

Особенности

• Линейный привод с усилием посадки до 20 017 N (4 500 lbf)
• Точное и воспроизводимое управление позицией по сигналу 4–20 mA, точность до 0,1 %
• Взрывозащищённая конструкция, сертифицированная по международным стандартам
• Регулируемая скорость и ручной привод в стандартной комплектации
• Электронное ограничение силы и два регулируемых позиционных выключателя
• Бесщёточный DC‑двигатель для возможности непрерывной модуляции
• Бесконтактная обратная связь энкодера для надёжного определения позиции
• Постоянно смазываемый, не требующий обслуживания приводной механизм
• Широкий диапазон рабочих температур (стандарт -30 до 70 °C) с опцией для низких температур
• Потребление в режиме ожидания <1 ватт; подходит для однофазного или постоянного тока
• Параметры, настраиваемые в поле: deadband, ноль/размах, тип командного сигнала, направление действия, ручной/авто, выход при потере сигнала
• Встроенный интерфейс с шестисегментным ЖК‑дисплеем и кнопками для быстрой настройки
• Опциональные встроенные локальные органы управления с ЖК‑индикацией позиции
• Опциональный Reserve Power Pack (сверхконденсаторы) для функции «отказ — в позицию»
• Совместимость с различными полевыми шинами и протоколами (HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®)

Применения
Разработан для регулирующих клапанов и насосных установок, где требуется точная линейная модуляция, возможность непрерывной модуляции и взрывозащищённая конструкция.

Технические характеристики

• Усилие посадки: до 20 017 N (4 500 lbf)
• Точность позиционирования: до 0,1 %
• Вход управления: 4–20 mA аналоговый, настраиваемый в поле
• Двигатель: бесщёточный DC
• Обратная связь: энкодер (бесконтактный)
• Потребление в режиме ожидания: <1 ватт
• Питание: подходит для однофазного или DC‑питания
• Температура окружающей среды: стандарт -30 до 70 °C (-22 до 158 °F); доступна опция для низких температур
• Крепление: допускается любая ориентация
• Приводной механизм: постоянная смазка, без обслуживания
• Локальные органы управления: опция встроенных локальных органов управления с ЖК‑индикатором позиции
• Резервное питание: опциональный Reserve Power Pack (сверхконденсаторы) для функции «отказ — в позицию»
• Безопасность/стандарты: взрывозащищённая сертификация по международным стандартам; доступны региональные разрешения
• Интерфейсы: поддержка HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®
