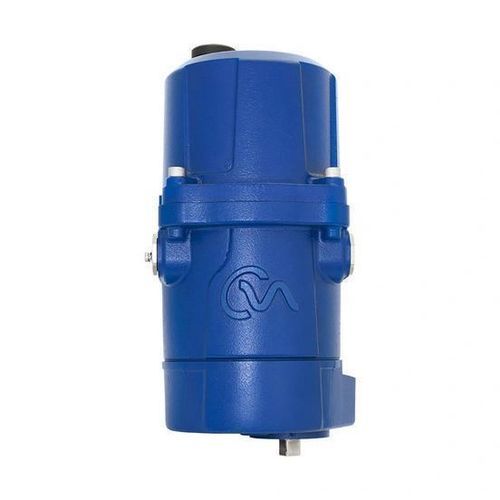

Механизированный привод для клапана CMQ

ручнойтип на четверть оборотадля поворота затвора клапана

Описание
Модулирующие исполнительные механизмы CMQ с частичным поворотом представляют собой полностью электрическое решение для применения на регулирующих клапанах и насосах. Обеспечивают точное, повторяемое позиционирование и непрерывную модуляцию с точностью до 0,1 %. Изделия имеют взрывозащищённую сертификацию по международным стандартам и опционно могут оснащаться встроенным локальным управлением и Reserve Power Pack для функции удержания позиции при отказе питания.

Функции

• Привод с выходом part-turn, исполняющий посадочный момент до 124 Нм (1 100 lbf.in)
• Вариант высокого крутящего момента для четвертьоборотного режима с использованием CMR-250 и редуктора GBX
• Точное и повторяемое позиционирование по сигналу 4–20 mA с точностью до 0,1%
• Взрывозащищённая сертификация по международным стандартам
• Регулируемая скорость
• Ручной аварийный привод в комплекте
• Электронное ограничение крутящего момента
• Два регулируемых концевых выключателя в стандартной комплектации
• Допустим монтаж в любом положении
• Постоянная смазка привода, не требует обслуживания
• Широкий стандартный диапазон рабочих температур −30 до 70 °C (−22 до 158 °F), доступен вариант для низких температур
• Бесщеточный DC-двигатель обеспечивает надёжную и точную непрерывную модуляцию
• Энкодерная технология обеспечивает бесконтактную обратную связь
• Потребление в режиме ожидания менее 1 Вт
• Подходит для однофазного или постоянного тока питания
• Настраиваемые в полевых условиях параметры: зона нечувствительности; ноль и размах; тип командного сигнала; прямое или обратное действие; ручной/авто режим; положение вала при потере сигнала
• Встроенный интерфейс для быстрой настройки через 6-сегментный ЖК-дисплей и кнопки
• Опциональное интегрированное локальное управление с ЖК-индикатором позиции
• Опциональный Reserve Power Pack (суперконденсаторы) для функции удержания позиции
• Совместимость с широким спектром Fieldbus, проводных и аналоговых систем
• Опции Fieldbus: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®

Опции и дополнительная информация

• Опциональное встроенное локальное управление с ЖК-индикатором позиции
• Опциональный Reserve Power Pack (суперконденсаторы) для удержания позиции при отказе питания
• Совместимость с множеством Fieldbus и аналоговых систем для интеграции

Технические характеристики

• Тип выхода: part-turn (четвертьоборотный) привод
• Максимальный посадочный момент: до 124 Нм (1 100 lbf.in)
• Точность позиционирования: до 0,1%
• Командный сигнал: аналоговый вход 4–20 mA (среди поддерживаемых типов)
• Двигатель: бесщеточный DC-двигатель для непрерывной модуляции
• Обратная связь: энкодер (бесконтактный)
• Потребление в режиме ожидания: < 1 W
• Питание: подходит для однофазного или DC питания
• Диапазон температуры окружающей среды: стандарт −30 до 70 °C (−22 до 158 °F); доступен вариант для низких температур
• Защита/сертификация: взрывозащищён по международным стандартам
• Привод: постоянно смазанный, не требует обслуживания
• Ручной аварийный привод: в комплекте
• Регулировка скорости: регулируемая
• Защита от крутящего момента: электронное ограничение крутящего момента
• Выключатели: два регулируемых концевых выключателя (стандарт)
• Интерфейс: 6-сегментный ЖК-дисплей с кнопками для конфигурации
• Опции Fieldbus: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®
