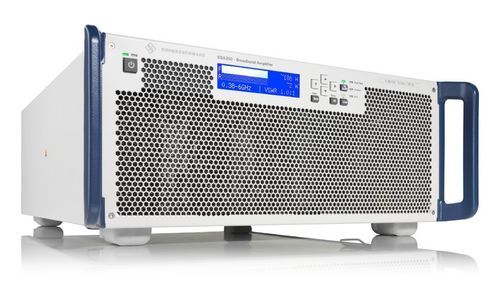

Усилитель сигнала R&S®BBA300

мощностиRFмикроволновой

Обзор
R&S®BBA300 — семейство твердотельных широкополосных усилителей сверхширокого диапазона для критичных RF‑тестовых сред (EMC, OTA‑сосуществование, валидация продукта, тестирование RF‑компонентов). Модели покрывают непрерывные диапазоны частот от 380 MHz до 18 GHz, а P1dB выходная мощность масштабируется до 1000 W в зависимости от конфигурации. Платформа модульная, может быть сконфигурирована как одно‑, двух‑ или многодиапазонная система.

Ключевые факты

• Непрерывные RF‑свипы по ультра‑широким диапазонам до 18 GHz
• RF‑выходная мощность (P1dB) до 1000 W (зависит от модели)
• Поддержка модуляций: амплитуда, частота, фаза, импульсы и сложный OFDM
• Высокая устойчивость к несогласованию (работа при VSWR до 6:1)
• Гибкие масштабируемые конфигурации с возможностью расширения частоты и мощности

Функции и преимущества
Отличные RF‑характеристики
Широкополосное усиление от 380 MHz до 18 GHz с вариантами выходной мощности до 1000 W. Покрывает диапазоны EMC и распространённые беспроводные стандарты (GSM, LTE, 5G, WLAN, Bluetooth®, Zigbee). Поддерживает узкополосные CW‑сигналы и широкополосные OFDM‑сигналы. Типичная плотность шума до −110 dBm/Hz и гармоники около −25 dBc снижают утечку в соседние каналы и обеспечивают хорошие характеристики передачи.

Настраиваемый усилитель
Программная опция R&S®BBA300‑PK1 позволяет смещать рабочую точку между классами A и AB для оптимизации линейности, воспроизведения импульсов или максимальной выходной мощности и увеличения устойчивости к несогласованию.

Высокая доступность
RF‑конструкция и концепции защиты обеспечивают надёжную непрерывную работу даже при несогласованных нагрузках (допускается VSWR до 6:1). Периодическая корректировка тока смещения компенсирует старение компонентов и снижает время простоя.

Гибкость и конфигурируемость
Компактные модульные 19" платфоры для интеграции в стойки. Частотный диапазон и мощность можно настраивать и расширять; опции коммутации позволяют объединять усилители и формировать многодиапазонные системы.

Интеллектуальное управление
Современная программная платформа с GUI на основе ролей. Стандартный Ethernet‑интерфейс с SCPI для удалённого управления; SNMP — опция. Ключи опций включают расширение частоты, режим высокой мощности, настройку рабочей точки и другие лицензируемые функции.

Доступные модели (выборка)
R&S®BBA300-CDE15 | 380 MHz - 6 GHz | 15 W
R&S®BBA300-CDE25 | 380 MHz - 6 GHz | 25 W
R&S®BBA300-CDE50 | 380 MHz - 6 GHz | 50 W
R&S®BBA300-CDE90 | 380 MHz - 6 GHz | 90 W
R&S®BBA300-CDE180 | 380 MHz - 6 GHz | 180 W
R&S®BBA300-CDE300 | 380 MHz - 6 GHz | 300 W
R&S®BBA300-DE15 | 1 GHz - 6 GHz | 15 W
R&S®BBA300-DE25 | 1 GHz - 6 GHz | 25 W
R&S®BBA300-DE50 | 1 GHz - 6 GHz | 50 W
R&S®BBA300-DE90 | 1 GHz - 6 GHz | 90 W
R&S®BBA300-DE180 | 1 GHz - 6 GHz | 180 W
R&S®BBA300-DE300 | 1 GHz - 6 GHz | 300 W
R&S®BBA300-DE500 | 1 GHz - 6 GHz | 500 W
R&S®BBA300-DE1000 | 1 GHz - 6 GHz | 1000 W
R&S®BBA300-F30 | 6 GHz - 13 GHz | 30 W
R&S®BBA300-F50 | 6 GHz - 13 GHz | 50 W
R&S®BBA300-F90 | 6 GHz - 13 GHz | 90 W
R&S®BBA300-F180 | 6 GHz - 13 GHz | 180 W
R&S®BBA300-F300 | 6 GHz - 13 GHz | 300 W
R&S®BBA300-FG30 | 6 GHz - 18 GHz | 30 W
R&S®BBA300-FG50 | 6 GHz - 18 GHz | 50 W
R&S®BBA300-FG90 | 6 GHz - 18 GHz | 90 W
R&S®BBA300-FG180 | 6 GHz - 18 GHz | 180 W
R&S®BBA300-FG300 | 6 GHz - 18 GHz | 300 W

Применение

• EMC‑тесты и нормативные испытания
• OTA‑тесты сосуществования и испытания в камерах
• Валидация продукции и интеграция в производственные линии
• Тестирование RF‑компонентов, НИОКР и испытательные лаборатории

Технические характеристики

• Диапазон частот: 380 MHz – 18 GHz (в зависимости от модели/конфигурации)
• RF‑выходная мощность (P1dB): зависит от модели, до 1000 W
• Плотность шума: до −110 dBm/Hz (тип.)
• Гармоники: тип. ≈ −25 dBc
• Поддерживаемые модуляции: amplitude, frequency, phase, pulse, complex OFDM
• Тolerанcия несогласования: работа на полную мощность при VSWR до 6:1
• Интерфейсы управления: Ethernet (SCPI); SNMP опционально; GUI с ролями доступа
• Модульность: компактные 19"‑вставные модули; масштабируемые одно/двух/многодиапазонные системы
• Защита: интеллектуальные концепции защиты, периодическая регулировка смещения для компенсации старения
• Программные опции: настройка рабочего пункта (R&S®BBA300‑PK1) и другие лицензируемые функции
