Приспособление для сборки с креплением B1.5401 series

резьбовое

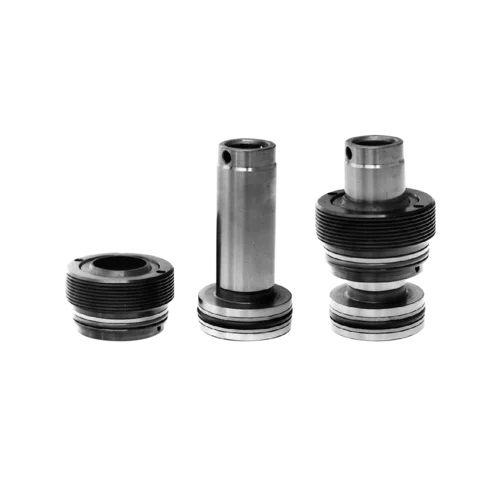

поршни и резьбовые втулки в комплекте с уплотнениями для блочных цилиндров, двойного действия, макс. рабочее давление 500 бар Встроенные элементы непосредственно интегрированы в корпус приспособления. Такие цилиндры могут использоваться в качестве толкающих или тянущих цилиндров. Встроенные элементы используются в приспособлениях с узким пространством, а также в тех случаях, когда установленные стандартные зажимные элементы ограничивают пространство для обработки или препятствуют отводу стружки. Встроенные элементы состоят из поршня и резьбовой втулки. Поршень вставляется в отверстие приспособления. Затем встроенная втулка ввинчивается в корпус приспособления. Втулка вставляется заподлицо с корпусом. Затяжка резьбовой втулки производится торцевым ключом штифтового типа. Уплотнение с минимальной утечкой на штоке поршня достигается двумя независимыми ступенями уплотнения. Кроме того, сбрасыватель защищает от загрязнения. Уплотнение в посадочном отверстии обеспечивается комбинацией уплотнительного кольца и опорного кольца.
