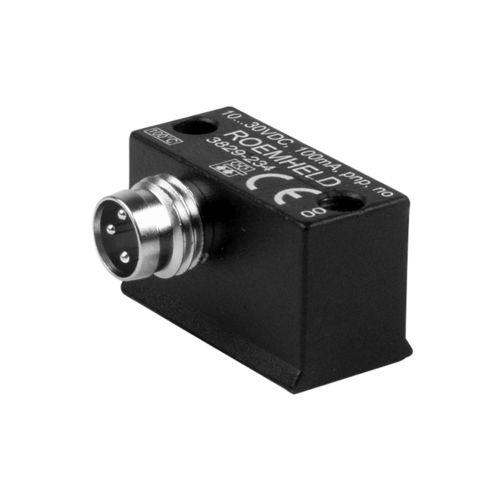

Магнитный датчик положения G2.140 seriesлинейныйугловойбесконтактный
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Тип
- линейный, угловой
- Контактный / бесконтактный
- бесконтактный
- Технология
- магнитный
- Объект измерения
- для металла
- Степень защиты
- IP67
- Место применения
- для цилиндра
- Другие характеристики
- компактный
- Напряжение питания
МАКС.: 30 V
МИН.: 10 V
- Температура окружающей среды
МАКС.: 90 °C
(194 °F)МИН.: -25 °C
(-13 °F)
Описание
Магнитные датчики используются для контроля положения блочных цилиндров и пневматических поворотных зажимов из следующих спецификаций:
- Блочные цилиндры с алюминиевым или бронзовым корпусом B 1.554
- Блочный цилиндр с направляющим корпусом B 1.738
- Пневматический поворотный зажим J 7.202
Электронные магнитные датчики позволяют контролировать положение поршней цилиндров с ненамагничиваемыми корпусами (алюминиевыми или бронзовыми).
Кольцевой постоянный магнит крепится к поршню, а его магнитное поле регистрируется электронным магнитным датчиком.
Магнитные датчики крепятся снаружи в продольных пазах корпуса цилиндра. Точки переключения регулируются путем смещения
магнитных датчиков в продольных пазах корпуса.
Контроль нескольких положений
В двух продольных пазах корпуса цилиндра может быть закреплено несколько датчиков (в зависимости от длины паза или хода).
При одном пазе минимальное расстояние между точками переключения составляет 6 мм, при двух пазах - 3 мм.
---
