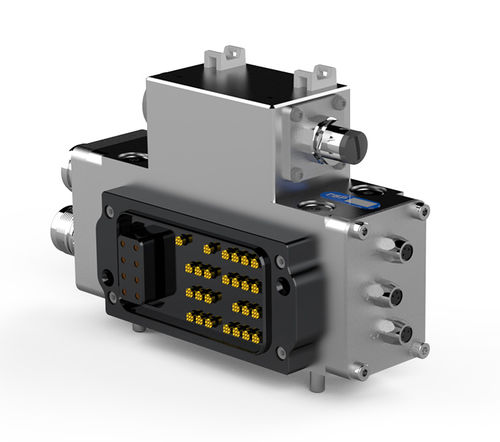

Блок интерфейса ProfiNet TC240-960

шинамощностидля подключения резольвера

Мультимодуль для передачи сигналов, сервоприводов, резольверов и шины Profinet. Используется с устройствами смены инструмента Moduflex TC240 - TC960. Легко настраивается Устройства смены инструмента и приспособления для инструментов серии Modular легко адаптируются в соответствии с потребностями применения. Это достигается благодаря модульной системе, позволяющей оснастить устройство дополнительными каналами для электричества, воздуха и т. д. Каждый модуль для устройства смены инструмента имеет соответствующий модуль для насадки. Благодаря этому вы можете гибко оснастить своего робота именно тем, что ему нужно. Тип сигнала - Шина, сервопривод, сигнал Разъем 1 - Souriau UT0W01626PH, 26 контактов Тип C1 - Сигнал C1 Сигналы всего - 19 + PE Выделенные сигналы C1 - 6 (TC закрыт, TC открыт, doOpen TC1, doOpen TC2, 24В, 0В) C1 Доступные сигналы - 13 + PE C1 Номинальный ток - 2A C1 Номинальное напряжение - 30V Разъем 2 - Сигнальный M23, наружная резьба, 17 контактов Тип C2 - Резольвер C2 Номинальный ток - 2A C2 Номинальное напряжение - 60V C2 Доступные сигналы - 6 Разъем 3 - M23 Питание, наружная резьба, 8 контактов Тип C3 - Серво/тормоз C3 Номинальный ток - 15A (3x), 5A (4x) C3 Номинальное напряжение - 300В (4x), 600В (3x) C3 Доступные сигналы - 8 (4 + 3, PE) Разъем 4 - M12-D с кодировкой, 4 гнезда Тип C4 - Шина C4 Номинальный ток - 1A C4 Номинальное напряжение - 60V Шина, доступная для инструмента - 4 (2 пары), 100 Мбит/с Класс IP - IP 54 (в состыкованном состоянии) Вес - 1.1 кг | 2,43 фунта Рабочая температура - +10 °C - +50 °C | 50 °F - 120 °F
