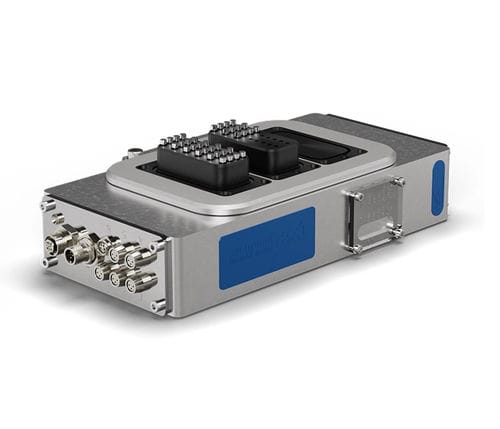

Блок интерфейса ProfiNet P7501-012

мощностидля роботадля устройства смены инструмента

Запатентованные компанией RSP решения по безопасности для сменных станков и приспособлений для инструментов серии Moduflex с внутренним контролем безопасности делают их очень подходящими для автомобильной промышленности. Модуль RSP Safety сочетает в себе передачу управляющих сигналов и питания со встроенным блоком безопасности. Он предназначен для различных применений роботов и доступен для ряда роботов и соединений. С помощью этого модуля безопасности устройство смены инструмента не откроется - независимо от управляющих сигналов от контроллера робота - пока оно не будет пустым или, в качестве альтернативы, когда устройство смены инструмента (TC) с инструментальной приставкой (TA) находится в безопасном положении в инструментальной стойке. Разъем 1 - M12 D-код, женский C1 Сигналы всего - 4 (2 пары) Выделенные сигналы C1 - 4 (2 пары) Доступные сигналы C1 - 4 (2 пары) Разъем 2 - Суровый компактный 26P, мужской Тип C2 - питание 24 В, Сигнал C2 Номинальный ток - 2A (7 сигналов), 4A (питание 24В) C2 Номинальное напряжение - 24В (питание 24В), 40В (7 сигналов) C2 Сигналы всего - 11 + PE Выделенные сигналы C2 - 2х24В, 2х0В + PE C2 Доступные сигналы - 2x24 В, 2x0 В + PE + 7 Разъем 3 - M23 17P, мужской Тип C3 - Резольвер C3 Общее количество сигналов - 6 (3 экранированные витые пары) Доступные сигналы C3 - 6 (3 экранированные витые пары) Разъем 4 - M23 Power, наружная резьба, 8 контактов Тип C4 - Питание C4 Номинальный ток - 4x5A, 4x15A C4 Номинальное напряжение - 4x300V, 4x600V C4 Сигналы всего - 8 Доступные сигналы C4 - 8 Вес - 2.6 кг | 5,7 фунтов Рабочая температура - +10 °C - +50 °C | 50 °F - 120 °F Класс IP - IP 54 (в состыкованном состоянии)
