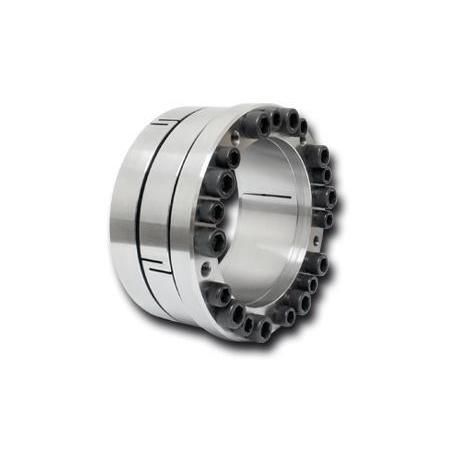

Механический зажимное устройство RLK 235 TC

валаступица валамножественный

Обзор продукта
Конусные зажимные элементы RLK 235 TC — внутренние конусные зажимные элементы, предназначенные для центрирования ступицы на валу с высокой точностью центровки и обеспечения беззазорного крепления. Доступны в нескольких размерах для диаметров валов от 70 мм до 600 мм; диапазон передаваемого момента прибл. 8 510 Нм — 1 049 600 Нм.

Особенности

• Центрируют ступицу относительно вала; конструкция с двойным пазом для высокой точности центровки.
• Допускают многократную сборку без осевого смещения.
• Высокая передаваемая мощность в зависимости от размера.
• Отсутствие осевого перемещения между ступицей и валом при зажиме.
• Высокое качество мехобработки.
• Передаваемый момент: прибл. 8 510 Нм – 1 049 600 Нм.
• Диапазон диаметров валов: 70 мм – 600 мм.

Документы (доступны для данного изделия)
Технический паспорт RLK 235 TC
Инструкция по монтажу 235 TC
Каталог «Соединения вал–ступица»

Webshop - Доступные размеры (фрагмент)
Наименование | Номер артикула | Вес [kg] | Цена (EUR без НДС)
RLK 235 TC-70 x 115 | 4204-070501-TC0000 | 3,62 | 299,90
RLK 235 TC-80 x 125 | 4204-080501-TC0000 | 4,02 | 308,00
RLK 235 TC-90 x 135 | 4204-090501-TC0000 | 4,44 | 330,80
RLK 235 TC-100 x 150 | 4204-100501-TC0000 | 6,02 | 393,30
RLK 235 TC-110 x 160 | 4204-110501-TC0000 | 6,46 | 414,60

Рекомендации по применению
Разработаны для высокоточного центрирования ступиц на валах, когда критически важна передача момента и отсутствие осевого смещения при зажиме. Выберите размер в соответствии с диаметром вала и требуемым передаваемым моментом. Для правильной установки соблюдайте прилагаемую инструкцию по монтажу.

Технические характеристики

• Модель: RLK 235 TC
• Функция: внутренний конусный зажимной элемент, центрирующий ступицу относительно вала
• Диапазон диаметров валов: 70 мм – 600 мм
• Диапазон передаваемого момента: прибл. 8 510 Нм – 1 049 600 Нм
• Конструкция: двойной паз для высокой точности центровки
• Сборка: многократная сборка без осевого смещения
• Материал/качество: высокая точность обработки
• Доступные размеры: несколько (например, 70 x 115 до 600 x 685)
