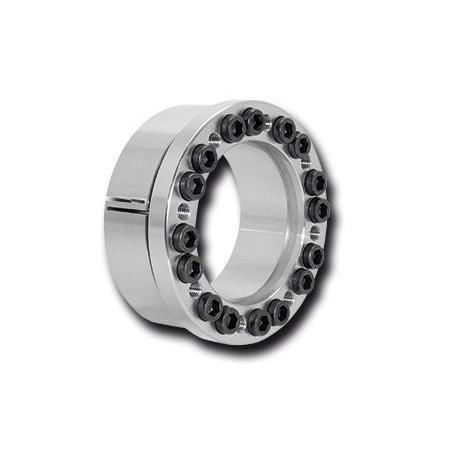

Механический зажимное устройство RLK 136 TC

валамножественныйвысокоточный

Обзор продукта
Конусные зажимные элементы внутреннего типа RLK 136 TC с двойным разрезом предназначены для точного центрирования и безлюфтового закрепления ступиц на полнотелых валах. Имеют фиксированную упорную точку, предотвращающую осевые смещения при затяжке, и допускают многократную сборку/разборку.

Особенности

• Центрирование ступицы на валу с высокой точностью благодаря двойному разрезу.
• Возможность многократной сборки и разборки.
• Широкий диапазон передаваемых моментов в зависимости от размера.
• Короткая осевая ширина (компактная конструкция).
• Отсутствие относительного осевого смещения между ступицей и валом при затяжке благодаря фиксированному упору.
• Высокая точность обработки.
• Передаваемый крутящий момент: от 6 700 Nm до 994 500 Nm (в зависимости от размера).
• Подходящие диаметры валов: 70 mm – 600 mm.

Webshop - доступные размеры / выбор (наименование; артикул; вес; цена за штуку при покупке 1 шт)
RLK 136 TC-70 x 110; Артикул: 4204-070601-TC0000; Вес: 2,5; Цена (1 шт): 158,70 €
RLK 136 TC-75 x 115; Артикул: 4204-075601-TC0000; Вес: 2,6; Цена (1 шт): 272,00 €
RLK 136 TC-90 x 130; Артикул: 4204-090601-TC0000; Вес: 3,0; Цена (1 шт): 185,10 €
RLK 136 TC-100 x 150; Артикул: 4204-100601-TC0000; Вес: 4,7; Цена (1 шт): 224,10 €
RLK 136 TC-110 x 160; Артикул: 4204-110601-TC0000; Вес: 5,1; Цена (1 шт): 242,00 €
RLK 136 TC-120 x 170; Артикул: 4204-120601-TC0000; Вес: 5,4; Цена (1 шт): 329,20 €
RLK 136 TC-130 x 185; Артикул: 4204-130601-TC0000; Вес: 7,5; Цена (1 шт): 362,90 €
RLK 136 TC-140 x 195; Артикул: 4204-140601-TC0000; Вес: 8,8; Цена (1 шт): 395,20 €
RLK 136 TC-150 x 205; Артикул: 4204-150601-TC0000; Вес: 8,6; Цена (1 шт): 423,50 €
RLK 136 TC-160 x 215; Артикул: 4204-160601-TC0000; Вес: 8,9; Цена (1 шт): 463,60 €
RLK 136 TC-170 x 230; Артикул: 4204-170601-TC0000; Вес: 12,7; Цена (1 шт): 504,00 €
RLK 136 TC-180 x 240; Артикул: 4204-180601-TC0000; Вес: 13,3; Цена (1 шт): 517,00 €
RLK 136 TC-190 x 250; Артикул: 4204-190601-TC0000; Вес: 13,9; Цена (1 шт): 624,00 €
RLK 136 TC-200 x 260; Артикул: 4204-200601-TC0000; Вес: 14,6; Цена (1 шт): 808,00 €
RLK 136 TC-220 x 285; Артикул: 4204-220601-TC0000; Вес: 17,8; Цена (1 шт): 928,00 €
RLK 136 TC-240 x 305; Артикул: 4204-240601-TC0000; Вес: 19,2; Цена (1 шт): 988,00 €
RLK 136 TC-260 x 325; Артикул: 4204-260601-TC0000; Вес: 19,5; Цена (1 шт): 1.107,00 €
RLK 136 TC-280 x 355; Артикул: 4204-280601-TC0000; Вес: 19,7; Цена (1 шт): 1.170,00 €
RLK 136 TC-300 x 375; Артикул: 4204-300601-TC0000; Вес: 30,6; Цена (1 шт): 1.330,00 €
RLK 136 TC-320 x 405; Артикул: 4204-320601-TC0000; Вес: 42,7; Цена (1 шт): 1.412,00 €
RLK 136 TC-340 x 425; Артикул: 4204-340601-TC0000; Вес: 44,9; Цена (1 шт): 1.553,00 €
RLK 136 TC-360 x 445; Артикул: 4204-360601-TC0000; Вес: 52,4; Цена (1 шт): 1.955,00 €
RLK 136 TC-380 x 465; Артикул: 4204-380601-TC0000; Вес: 54,0; Цена (1 шт): 2.258,00 €
RLK 136 TC-400 x 485; Артикул: 4204-400601-TC0000; Вес: 56,2; Цена (1 шт): 2.600,00 €
RLK 136 TC-420 x 505; Артикул: 4204-420601-TC0000; Вес: 59,2; Цена (1 шт): 2.782,00 €
RLK 136 TC-440 x 525; Артикул: 4204-440601-TC0000; Вес: 70,6; Цена (1 шт): 3.227,00 €
RLK 136 TC-460 x 545; Артикул: 4204-460601-TC0000; Вес: 71,2; Цена (1 шт): 3.449,00 €
RLK 136 TC-480 x 565; Артикул: 4204-480601-TC0000; Вес: 75,1; Цена (1 шт): 3.832,00 €
RLK 136 TC-500 x 585; Артикул: 4204-500601-TC0000; Вес: 79,9; Цена (1 шт): 4.235,00 €
RLK 136 TC-520 x 605; Артикул: 4204-520601-TC0000; Вес: 80,5; Цена (1 шт): 4.959,00 €
RLK 136 TC-540 x 625; Артикул: 4204-540601-TC0000; Вес: 82,8; Цена (1 шт): 5.728,00 €
RLK 136 TC-560 x 645; Артикул: 4204-560601-TC0000; Вес: 85,7; Цена (1 шт): 6.453,00 €
RLK 136 TC-580 x 665; Артикул: 4204-580601-TC0000; Вес: 89,0; Цена (1 шт): 7.058,00 €
RLK 136 TC-600 x 685; Артикул: 4204-600601-TC0000; Вес: 91,3; Цена (1 шт): 7.662,00 €

Документы
Технический паспорт, инструкция по установке (PDF) и 3D-CAD модели для RLK 136 TC доступны; см. раздел документации на странице продукта в вебшопе.

Характеристики / технические спецификации

• Модель: RLK 136 TC.
• Функция: внутренний конический зажимной элемент для центрирования ступицы на валу и безлюфтового закрепления.
• Конструкция: двойной разрез для высокой точности центрирования; фиксированный упор предотвращает осевые смещения при затяжке.
• Сборка: многократная сборка/разборка возможна.
• Передаваемый крутящий момент: 6 700 Nm – 994 500 Nm (в зависимости от размера).
• Подходящие диаметры валов: 70 mm – 600 mm.
• Осевая ширина: компактная конструкция (зависит от размера).
• Качество обработки: высокая точность.
• Варианты размеров и артикулы: см. список в разделе webshop выше.
