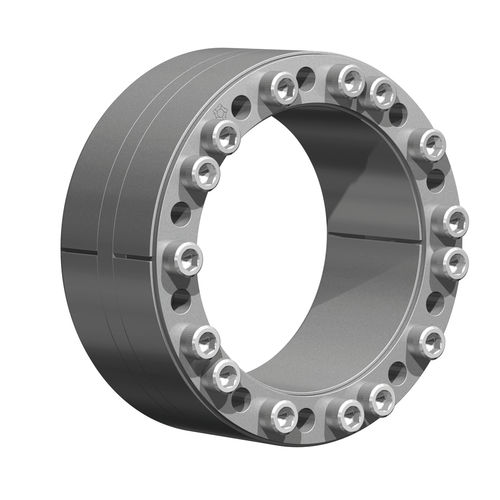

Муфта устройство для блокировки RfN 7015.1

шестеренчатаяваладля трансмиссии

Эта версия RfN 7015 разработана для применения в условиях высокой изгибающей нагрузки, например, в конвейерных шкивах, благодаря более низкому давлению на вал и ступицу. Характеристики изделия Версия стопорного узла RfN 7015.0 с более низким поверхностным давлением для снижения напряжений на мягких торцевых дисках. Пояснение к таблице Изгибающий момент, создаваемый радиальными силами, приводит к дополнительной нагрузке на узел блокировки, вал и ступицу. Эта нагрузка создает дополнительное давление, работает на вращение и должна быть наложена на давление, создаваемое узлом блокировки. Для надежного соединения необходимо поддерживать минимальное поверхностное давление на участках контакта между узлом фиксации, валом и ступицей, так как вал и ступица должны воспринимать максимальное давление. Кроме того, указанные значения крутящего момента (T) были уменьшены из-за дополнительных изгибающих моментов. Для достижения более низких напряжений в узлах фиксации моменты затяжки болтов (TA) также были уменьшены.
