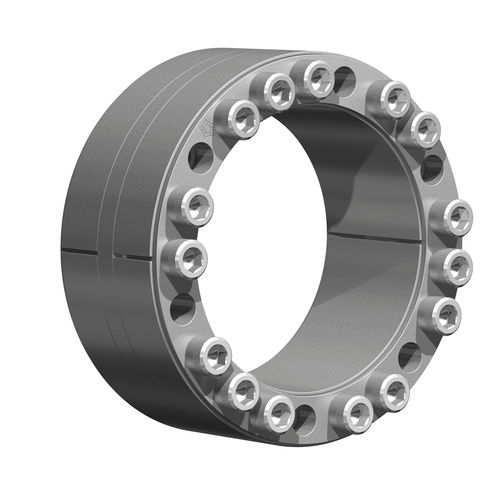

Муфта устройство для блокировки RfN 7015.0

валадля трансмиссиидля конвейера

Для превосходного центрирования и передачи высокого крутящего момента это двойное коническое устройство отражает лучшие инженерные достижения компании RINGFEDER®. Этот тип представлен в двух видах: 7015.0 для общего машиностроения и 7015.1 для конвейерных шкивов. Доступны размеры от 100 до 600 мм. Характеристики изделия Пояснение к таблице Изгибающий момент, создаваемый радиальными силами, приводит к дополнительной нагрузке на узел блокировки, вал и ступицу. Эта нагрузка создает дополнительное давление, действующее при вращении, которое должно быть наложено на давление, создаваемое блокирующим узлом. Для надежного соединения необходимо поддерживать минимальное поверхностное давление на участках контакта между узлом фиксации, валом и ступицей, так как вал и ступица должны воспринимать максимальное давление. Кроме того, указанные значения крутящего момента (T) были уменьшены из-за дополнительных изгибающих моментов. Для достижения более низких напряжений в узлах фиксации моменты затяжки болтов (TA) также были уменьшены.
