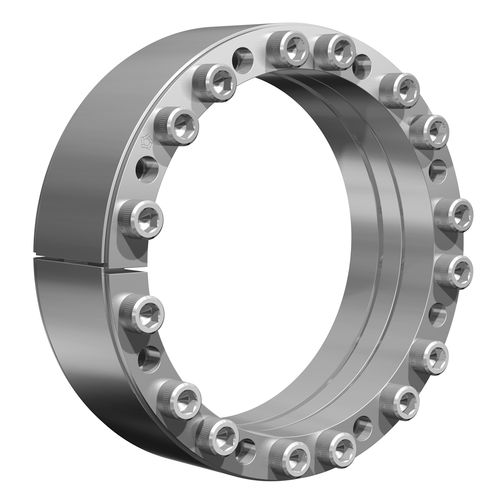

Муфта устройство для блокировки RfN 7515

шестеренчатаядля трансмиссиидля трансмиссионного вала

Специально для передачи изгибающего момента разработан 3-х секционный запорный узел с уменьшенными напряжениями в самом запорном узле. Доступны размеры от 60 до 640 мм. Характеристики продукта Прецизионный стопорный узел для передачи крутящих моментов, осевых сил и специально оптимизированный для передачи изгибающих моментов, с особыми требованиями к истинному ходу зажимаемых деталей. Особенности - Благодаря длинным и плоским конусам один стопорный узел RfN 7515 может передавать крутящие моменты, осевые силы и изгибающие нагрузки. При монтаже происходит небольшое осевое перемещение от стопорного узла и ступицы. Изгибающий момент и радиальные нагрузки - возможна передача комбинированных нагрузок (пожалуйста, обратитесь за помощью в наш технический отдел). Отличная центрирующая способность - при относительно широкой конструкции. Примеры применения: ленточные барабаны зубчатые колёса Монтаж стопорного узла Значения для T, Fax, pW и pN относятся к узлам блокировки, установленным в промасленном состоянии. Отделка поверхности Для валов и отверстий в ступицах Ra ≤ 1,6 мкм Допуски Мы рекомендуем следующие монтажные допуски Вал: h8; Втулка: H8
