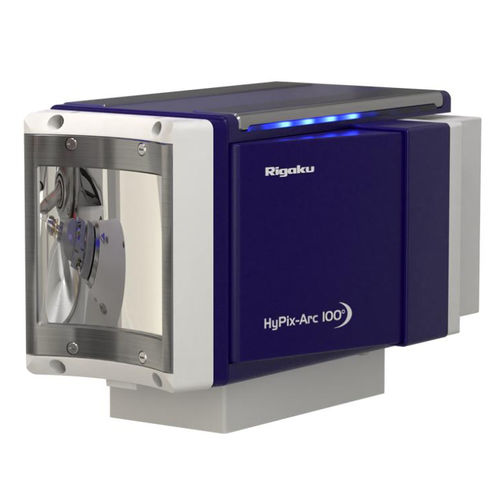

Детектор положения HyPix-Arc 100°

рентгеновских лучейфотонадуговой

HyPix-Arc 100° - это изогнутый рентгеновский детектор с гибридным фотонным счетом (HPC), предназначенный для дифракции монокристаллов. HyPix-Arc 100° обеспечивает увеличенный на 17° угол захвата по сравнению с плоским детектором HyPix 6000. Соберите больше данных за одну экспозицию с меньшим искажением профиля отражения: HyPix-Arc 100° обеспечивает угловое покрытие 100 градусов от края до края. Этого более чем достаточно для сбора полных монокристаллических дифракционных данных, в соответствии с рекомендациями IUCr, даже для рентгеновского излучения Cu Kα с одной тета-позиции. Данные по высокому и низкому углу измеряются одновременно, в одних и тех же условиях для лучшего масштабирования, более быстрых данных и уменьшения времени дозы. Изогнутый детектор минимизирует искажение пиков, обеспечивая, чтобы даже при небольшом расстоянии от кристалла до детектора дифрагированные лучи были ближе к перпендикуляру, чем это возможно при плоской геометрии. Как и все детекторы HPC, HyPix-Arc 100° обеспечивает прямой подсчет рентгеновских фотонов для каждого фотона, однопиксельную функцию точечного разброса сверху без шума считывания и без темновых шумов. Размер пикселя 100 микрон позволяет улучшить разрешение отражений для длинных элементарных ячеек, а также улучшить анализ профиля отражения. HyPix-Arc 100° имеет высокую частоту кадров 100 Гц, а также режим нулевого мертвого времени, обеспечивающий максимальную безошибочность сбора данных без затвора. Преимущество прямого обнаружения в HyPix-Arc 100° заключается в том, что не требуется сцинтиллятор, а размер пикселя определяет функцию точечного распределения, а не расплывание, которое происходит в детекторах со сцинтиллятором. Это означает, что отражения более четкие и легко разрешимые.
