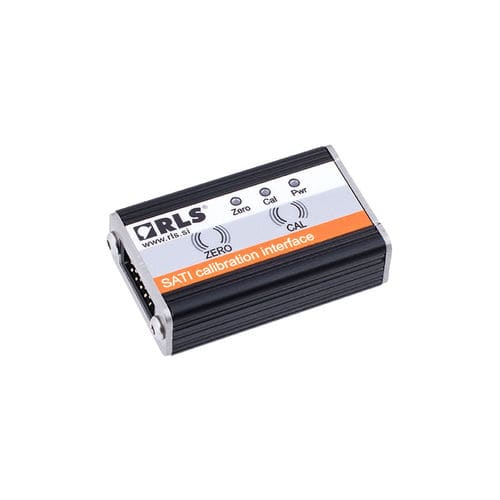

SATI означает Stand Alone Trimming Interface. Он позволяет обнулять и обрезать энкодер после того, как он уже установлен. Успешный процесс обрезки, выполненный с помощью SATI, улучшает абсолютную погрешность позиционирования системы до ±0,2°. Он может использоваться только для энкодеров с сенсорными ИС RLS AM4096. Подробнее об интерфейсе SATI
Особенности
Автономное устройство
Требуется внешний источник питания
Подключение к энкодеру: 4 контакта (Vdd, GND, SDA, SCL)
Цифровые входы для внешнего запуска
Две функции, реализуемые двумя кнопками или внешним триггером: обрезка датчика и установка нулевого положения энкодера
Три светодиодных индикатора состояния
Цифровые выходы для отображения состояния устройства
---
