Датчик угла поворота интегральная схема AM256

абсолютныймагнитныйбесконтактный

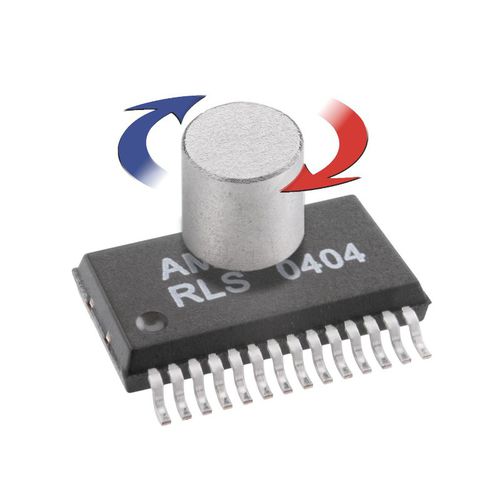

ИС определяет угловое положение постоянного магнита, расположенного над микросхемой. Постоянный магнит должен быть диаметрально поляризован и иметь цилиндрическую форму. В AM256 используется технология датчиков Холла для определения распределения плотности магнитного потока на поверхности кремния. Датчики Холла размещаются в круговом массиве вокруг центра ИС и выдают напряжение, отражающее распределение магнитного поля. Характеристики 8-битный абсолютный энкодер Высокая скорость вращения до 60 000 об/мин Питание 5 В Низкое энергопотребление 13 мА, типичное. Расширенный диапазон рабочих температур (от -40 °C до 125 °C) SMD-корпус SSOP28 Преимущества Бесконтактное кодирование углового положения на 360° Идеально подходит для жестких условий эксплуатации благодаря магнитной чувствительности Комплексное решение "система на кристалле Оптимизированная на заводе линейность
