Датчик угла поворота интегральная схема AM512B абсолютныймагнитныйбесконтактный
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Тип
- абсолютный
- Технология
- магнитный
- Механическая характеристика
- бесконтактный
- Выходной сигнал
- синусоидальный
- Применение
- для сложных природных условий
- Другие характеристики
- высокая скорость, интегральная схема
Описание

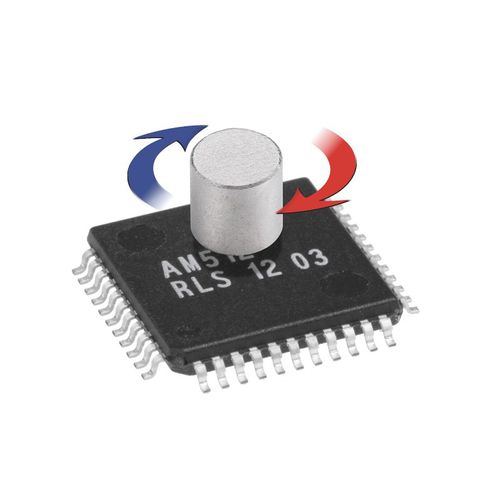

ИС определяет угловое положение постоянного магнита, расположенного над микросхемой. Постоянный магнит должен быть диаметрально поляризован и иметь цилиндрическую форму.
В AM512B используется технология датчиков Холла для определения распределения плотности магнитного потока на поверхности кремния. Датчики Холла размещаются в круговом массиве вокруг центра ИС и выдают напряжение, отражающее распределение магнитного поля.
Характеристики
Бесконтактное кодирование углового положения на 360°
9-битный абсолютный энкодер
Высокая скорость вращения до 30 000 об/мин
Питание 5 В
Низкое энергопотребление 20 мА, типичное.
Расширенный диапазон рабочих температур (от -40 °C до +125 °C)
SMD-пакет LQFP44
Преимущества
Идеально подходит для жестких условий эксплуатации благодаря магнитным датчикам
Комплексное решение "система на кристалле
Оптимизированная на заводе линейность
Соответствие требованиям RoHS
---
