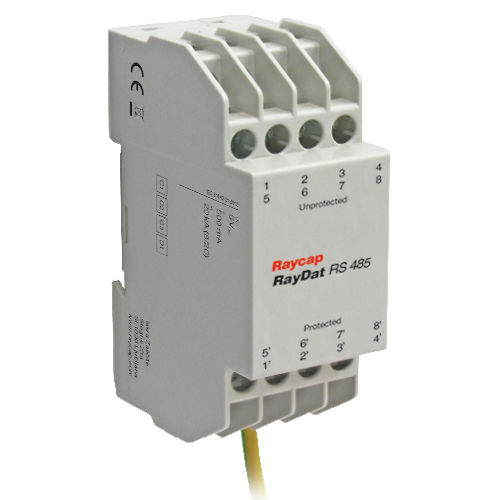

Молниеотвод RS-485 RayDat RS 485

для ЛВСкомпактныйс выбросом газа

Категория IEC/EN: D1/C1/C2/C3 Защита: Продольная, Поперечная Грубая защита: 2 × 2, 2 × 3 клеммы GDT Напряжения: 5 В ПОСТОЯННОГО ТОКА Максимальное рабочее напряжение: 6 В постоянного тока Последовательное сопротивление на линию: 1,7 -1,90 Ω на линию Диапазон частот: 1 МГц Номинальные значения импульсных разрядов: In: 20 кА, Iimp: 2,5 кА Корпус: DIN 43880 2TE, крепление на DIN-рейку Клеммы: Многожильные 2 × 2,5 мм2 Корпус: 16 клемм, компактный дизайн Соответствие требованиям: IEC/EN 61643-21 RayDat RS 485 был разработан для защиты двухпарных цепей передачи данных по протоколам RS 485, RS 422 и V.11. Цепь состоит из двух сбалансированных пар с эквипотенциальным уравниванием между ними. Эквипотенциальное выравнивание также обеспечивается между сигнальной и защитной землей, чтобы избежать повреждения оборудования из-за повышения потенциала земли при импульсных перенапряжениях. Грубая защита обеспечивается трехконтактной газоразрядной трубкой, а тонкая защита - высокоскоростным кремниевым каскадом, который обеспечивает как защиту в общем (продольном) режиме от каждой линии до защитной земли, так и защиту в дифференциальном (поперечном) режиме между каждой парой. При этом обеспечивается координация между этими двумя каскадами без возникновения "мертвых зон" по напряжению или импульсному току. Предусмотрена тепловая защита, снижающая опасность теплового выброса в случае непреднамеренного замыкания в сети.
