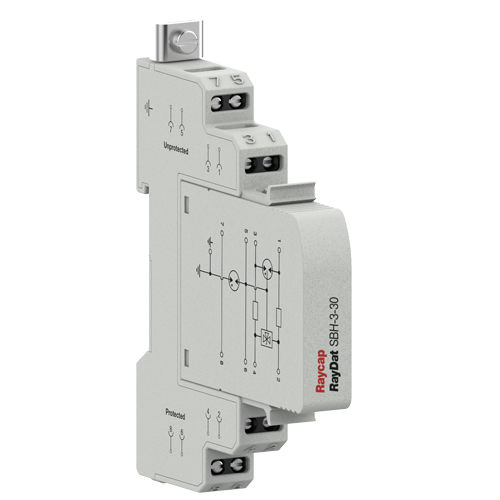

Молниеотвод для полевой шины RayDat SBH-3
модульныйс выбросом газаобщего режима

молниеотвод для полевой шины
молниеотвод для полевой шины
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Применение
для полевой шины
Другие характеристики
модульный, с выбросом газа, общего режима, дифференциальный режим, на DIN-рейке, низкое напряжение
Первичный ток

МАКС.: 20 000 A

МИН.: 10 000 A

Напряжение

МАКС.: 33 V

МИН.: 5 V

Описание

Категория IEC/EN: D1/C1/C2/C3 Режим защиты: Продольный, поперечный Грубая защита: 3 клемма GDT Напряжения: 5, 12, 30 В ПОСТОЯННОГО ТОКА Диапазон частот: 30 МГц Рейтинги перезарядки: В: 10 кА, Imax: 20 кА, Iimp: 2,5 кА Последовательный ток нагрузки: 1 A Загон: DIN 43880 2/3 TE, крепление на DIN-рейку Терминалы: Скрученные до 4 мм2 Жилье: Модульная конструкция Соответствие: IEC/EN 61643-21 UL 497B 4-е издание Серия устройств защиты от перенапряжений RayDAT SBH-3 была разработана для защиты систем полевой шины (CAN Bus, Profibus DP, RS 232/V.24 m, RS 485, Sinec L2). Она предназначена для тех областей применения, где часто могут возникать высокие потенциалы земли, например, вблизи электрических железных дорог. Топология схемы состоит из многоступенчатого протектора, обеспечивающего как общую (продольную), так и дифференциальную (поперечную) защиту. Грубая защита обеспечивается трехконтактной газоразрядной трубкой, в то время как тонкая защита обеспечивается высокоскоростным лавинным кремниевым диодом или варисторной ступенью из оксида металла. Особое внимание уделяется обеспечению координации между этими двумя ступенями без возникновения "мертвых зон", связанных с напряжением или ударным током. Тепловая защита предусмотрена для уменьшения опасности термического выброса в случае непреднамеренного повреждения сети. Как общий (продольный), так и дифференциальный (поперечный) режим обеспечивается защита. Если модуль отсоединен от базы, соединительные линии остаются разблокированными.

---
