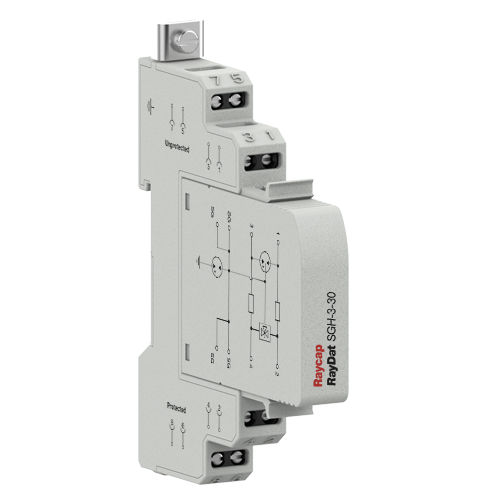

Модульный молниеотвод RayDat SGH-3

с выбросом газаобщий/дифференциальный режимна DIN-рейке

Категория IEC/EN: D1/C1/C2/C3 Режим защиты: Продольная, поперечная Грубая защита: 3 клеммы GDT Напряжения: 5, 12, 15, 24, 30, 48, 60, 110 В ПОСТ. ТОКА Диапазон частот: 30 МГц Номинальные значения импульсных разрядов: In: 10 кА, Imax: 20 кА, Iimp: 2,5 кА Ток последовательной нагрузки: 1 A Корпус: DIN 43880 2/3 TE, крепление на DIN-рейку Клеммы: Многожильные до 4 мм2 Корпус: Модульная конструкция Соответствие требованиям: IEC/EN 61643-21 Серия устройств защиты от импульсных перенапряжений RayDAT SGH-3 была разработана для защиты от воздействия наведенных напряжений на цепи передачи данных, сигналов и связи. Она предназначена для тех применений, где часто могут возникать высокие подъемы потенциала земли, например, в местах, расположенных вблизи электрических железных дорог. Топология схемы состоит из многоступенчатого защитного устройства, обеспечивающего защиту в общем (продольном) и дифференциальном (поперечном) режимах. Грубая защита обеспечивается трехконтактной газоразрядной трубкой, а тонкая защита - высокоскоростным кремниевым лавинным диодом или каскадом на металлооксидном варисторе. При этом необходимо обеспечить координацию между этими двумя ступенями, чтобы не возникало "мертвых зон" по напряжению или импульсному току. Для уменьшения опасности теплового удара в случае непреднамеренного замыкания в сети предусмотрена тепловая защита. Предусмотрена защита от общего (продольного) и дифференциального (поперечного) режимов. Если модуль отсоединен от базы, соединительные линии остаются включенными.
