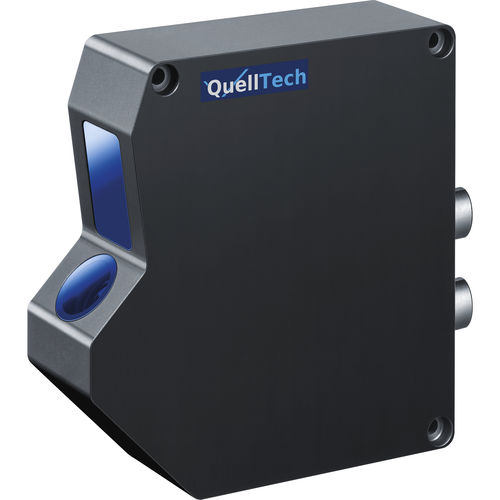

Сканер лазер Q5
2-3 осидля трехмерных измеренийдля измерения формы

сканер лазер
сканер лазер
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
2-3 оси
Применение
для трехмерных измерений, для измерения формы, для измерения объема пищи, профиля, для осмотра, для производственной линии, для контроля качества, для упаковочной машины, для робота, для OEM
Технология
лазер, методом лазерной триангуляции, оптический
Конфигурация
компактный, фиксированный, линейный
Другие характеристики
высокоскоростной, высокой точности, прочный, Ethernet, свободная форма, автоматизированный, бесконтактный, роботизированный
Длина

МАКС.: 879 mm (35 in)

МИН.: 5 mm (0 in)

Ширина

МАКС.: 336 mm (13 in)

МИН.: 9 mm (0 in)

Расстояние считывания

МАКС.: 302 mm (12 in)

МИН.: 29 mm (1 in)

Описание

Принцип: Триангуляция лазерных линий Лазерные сканеры QuellTech используют принцип триангуляции для определения двумерного профиля поверхностей. С помощью специальных оптических компонентов точечный лазерный луч расширяется до линии и проецируется на интересующий объект. Рассеянный свет отраженной лазерной линии улавливается объективом под определенным углом и затем направляется на двумерный приемный чип. На основе известных расстояний и углов рассчитывается точное калиброванное значение высоты (z) для каждого пикселя на уровне x (лазерной линии), в результате чего получается точный профиль в плоскости x-z образца. Если сканер направляется над образцом (ось y), создается серия профилей, образующих трехмерное облако точек в пространстве. Это облако точек может быть подвергнуто контролю размеров, осуществляемому программным обеспечением. Новая серия лазерных сканеров Q5-: Высокое разрешение и скорость сканирования в одном компактном устройстве Новая серия лазерных сканеров QuellTech Q5 сочетает в себе преимущества малого форм-фактора с высоким разрешением и скоростью сканирования. Датчик обладает различными возможностями настройки в отношении алгоритма анализа. Результаты измерений передаются через Ethernet, калибровка производится в плоскости X / Z. Можно выбрать специальные настраиваемые алгоритмы, чрезвычайно полезные, в частности, для оптически наиболее сложных поверхностей. Пользователю больше не требуется выполнять трудоемкие задачи по калибровке, так как процедура калибровки выполняется на борту. Высокая скорость сканирования до 14 000 профилей в секунду Благодаря соответствующему ограничению диапазона изображения (AOI) в направлениях X и Z, скорость сканирования может быть значительно увеличена.

---
