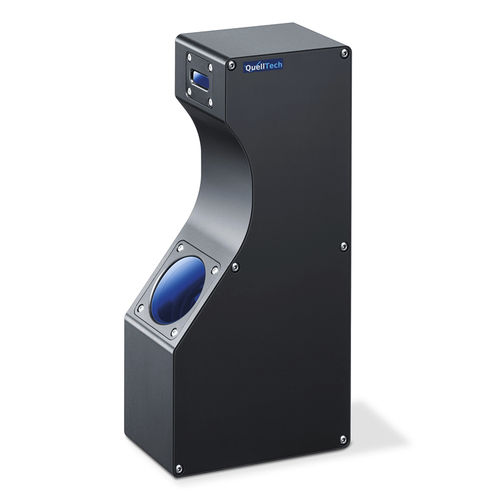

Сканер методом лазерной триангуляции Q6 series

2-3 осидля трехмерных измеренийдля измерения формы

Лазерные сканеры QuellTech используют принцип триангуляции для определения двумерного профиля поверхностей. С помощью оптических компонентов точечный лазерный луч расширяется до линии и проецируется на интересующий объект. Рассеянный свет отраженной лазерной линии улавливается объективом под определенным углом и затем направляется на двумерный приемный чип. На основе известных расстояний и углов рассчитывается точное калиброванное значение высоты (z) для каждого пикселя на уровне x (лазерной линии), в результате чего получается точный профиль в плоскости x-z образца. Если сканер направляется над образцом (ось y), создается серия профилей, образующих трехмерное облако точек в пространстве. Это облако точек может быть подвергнуто контролю размеров, осуществляемому программным обеспечением. Лазерный сканер Q6, сверхмощная серия для самых сложных измерительных задач Лазерные сканеры QuellTech Q6 идеально подходят для промышленного применения, требующего максимальной точности и стабильности процесса при высокой скорости перемещения: Высокое разрешение и скорость профилирования 20.000 профилей/с и до 82 млн. точек/с - Диапазон X-измерений от 45 до 1000 мм - Z-диапазон измерения (высота) от 15 до 800 мм - Длина волны лазера синий 405 нм или 450 нм, красный 650 нм Серия Q6 также подходит для параллельного подключения нескольких сканеров в режиме ведущий/ведомый. Доступны различные оптические мощности от 1 мВт до 160 мВт. Эти различные классы мощности и длины волн могут быть оптимально адаптированы к поверхности объекта измерения. Лазерный сканер Q6 - дополнительные свойства - Разрешение до 0,24 мкм (цифровое разрешение) - Специальные алгоритмы для очень глянцевых материалов
