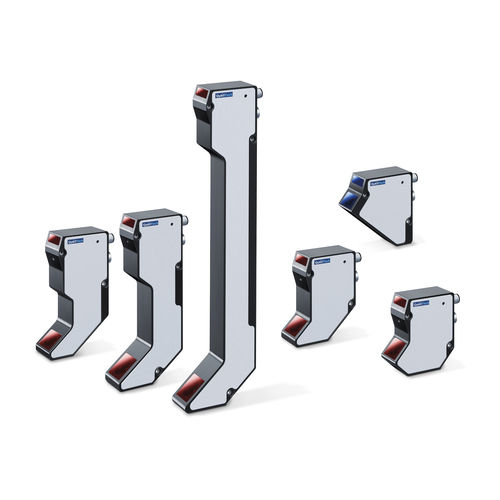

Сканер 2-3 оси Q4 series

для контроля сварного швадля трехмерных измеренийдля OEM

Принцип: Триангуляция лазерных линий Лазерные сканеры QuellTech используют принцип триангуляции для определения двумерного профиля поверхностей. С помощью специальных оптических компонентов точечный лазерный луч расширяется до линии и проецируется на интересующий объект. Рассеянный свет отраженной лазерной линии улавливается объективом под определенным углом и затем направляется на двумерный приемный чип. На основе известных расстояний и углов рассчитывается точное калиброванное значение высоты (z) для каждого пикселя на уровне x (лазерной линии), в результате чего получается точный профиль в плоскости x-z образца. Если сканер направляется над образцом (ось y), создается серия профилей, образующих трехмерное облако точек в пространстве. Это облако точек может быть подвергнуто контролю размеров, осуществляемому программным обеспечением. Лазерный сканер Q4, компактный дизайн с низким коэффициентом формы также для сложных поверхностей Лазерные сканеры QuellTech идеально отвечают всем требованиям для широкого спектра измерительных приложений, обеспечивая гибкую интеграцию даже в сложных условиях. Особым преимуществом по сравнению с другими лазерными сканерами является их высокая устойчивость к взаимодействию с посторонним светом. - X-диапазон измерений от 4,5 до 650 мм - Диапазон Z-измерений (высота) от 5,9 до 1000 мм - Длина волны лазера синий 405/450 нм, красный 658 нм Доступны различные классы оптической мощности от 1 до 1400 мВт. Для оптимальной адаптации к исследуемым поверхностям можно выбрать класс мощности и длину волны. Лазерный сканер Q4, дополнительные свойства - Разрешение до 0,8 мкм (цифровое разрешение)
