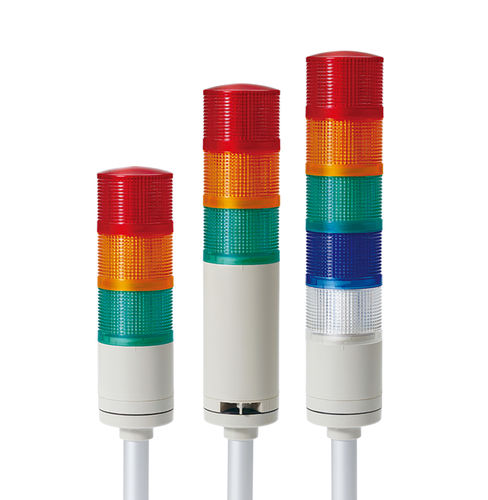

Световая колонна LED QTG70L

проблесковаяпостоянная5-цветная

Обзор продукта
Модульная LED-сигнальная колонна Ø70 мм для установки на стояк серии QTG70L / QTGA70L, для непрерывной или мигающей сигнализации; доступны опциональный зуммер и различные крепления.

Ключевые особенности

• Модульная конструкция позволяет наращивать слои из светодиодных модулей в режиме непрерывного или мигающего сигнала.
• Специальная рассеивающая линза обеспечивает хорошую видимость на дальнем расстоянии.
• Соединение Lock-type позволяет добавлять/удалять модули и менять последовательность цветов без инструментов.
• Модификации QTGA имеют интегрированные линзу и крышку для упрощённого внешнего вида.
• Различные варианты стоек и кронштейнов позволяют адаптировать установку к условиям монтажа.
• Опциональный зуммер: встроенный зуммер до Max.85dB на 1 м; по запросу доступен высокомощный зуммер (100dB).
• Поддержка прямого подключения к ПЛК через вход NPN с открытым коллектором; указана совместимость NPN/PNP.
• Частота мигания: 60–80 вспышек/мин.
• Рабочая температура: -30°C до +50°C.

Детали продукта

• Варианты питания: DC12V, DC24V, AC110V–220V (AC-модели поддерживают 100V–240V).
• Габариты: диаметр Ø70 мм; общая высота зависит от числа слоёв (см. спецификации).
• Материалы: линза - PC; корпус - ABS; стойка - алюминий.
• Класс защиты: стандарт IP65; модели с зуммером IP54.
• Стандартная версия с выводным кабелем; разъём M12 — опция.
• Соответствия: CE, UL (доступны UL-listed модели DC24V), RoHS.

Доступные модели / Базовые варианты

• QTG70L (Непрерывное)
• QTG70L-BZ (Непрерывное с встроенным зуммером)
• QTG70LF (Непрерывное/Мигающее)
• QTG70LF-BZ (Непрерывное/Мигающее с встроенным зуммером)
• QTGA70L (Непрерывное, интегрированная линза/крышка)
• QTGA70L-BZ (Непрерывное с встроенным зуммером, интегрированная линза/крышка)
• QTGA70LF (Непрерывное/Мигающее, интегрированная линза/крышка)
• QTGA70LF-BZ (Непрерывное/Мигающее с встроенным зуммером, интегрированная линза/крышка)

Цвета

• R - Красный
• A - Янтарный
• G - Зелёный
• B - Синий
• W - Белый

Технические характеристики

• Типичные веса по числу слоёв: 1-слой ≈ 0,42 кг; 2-слоя ≈ 0,56 кг; 3-слоя ≈ 0,77 кг; 4-слоя ≈ 0,92 кг; 5-слоёв ≈ 1,07 кг.
• Ток светового модуля (1 слой): DC12V = 105 mA; DC24V = 70 mA; AC110V–220V = Max.60 mA.
• Ток зуммера: DC12V = 40 mA; DC24V = 75 mA; AC110V–220V = Max.55 mA.
• Частота мигания: 60–80 вспышек/мин.
• Рабочая температура: -30°C до +50°C.
• Класс защиты: IP65 (стандарт), IP54 (модели с зуммером).
• Крепление и аксессуары: совместимые кронштейны SCREWNUT24, LB24, LW24, QZ24, SZ24, QL24, SL24.
• Опции: высокомощный зуммер (100 dB), разъём M12, UL-listed модели DC24V.
