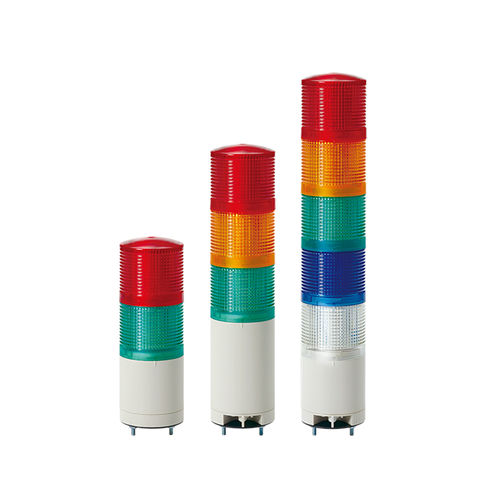

Световая колонна LED QTG60ML

проблесковаяпостоянная2-цветная

Общее описание

• Ø60 мм модульные световые сигнальные башни LED для прямого монтажа в промышленных условиях
• Модульные режимы постоянного свечения/мигания с замком Lock для безинструментального добавления и перестановки модулей
• Варианты QTGA с интегрированной линзой и крышкой для упрощённого внешнего вида
• Опциональный встроенный зуммер: макс. 85 dB на 1 м (доступны высокая громкость 100 dB и версии с регулировкой громкости)
• Стандартно предварительно проводятся; на запрос доступны разъём M12 и модель 24 VDC с UL
• Сертификации: CE, UL (опция 24 VDC); соответствует RoHS

Ключевое описание продукта
Тип прямого монтажа Ø60 мм
LED сигнальная башня постоянное/мигающее свечение
Max. 85 dB (опции зуммера доступны)

Особенности продукта

• Модульная конструкция постоянного/мигающего сигнала с Lock-соединением модулей
• Специальная рассеивательная линза для хорошей видимости на дальнем расстоянии
• Добавление модулей и изменение порядка цветов без инструментов
• QTGA: интегрированная линза и крышка для более аккуратного внешнего вида
• Выход зуммера: макс. 85 dB на 1 м; опционально 100 dB и регулируемый по громкости зуммер
• Поддержка входа транзистора с открытым коллектором NPN для прямого подключения к ПЛК (адаптируемо для PNP)
• Частота мигания: 60–80 вспышек/мин
• Рабочая температура: -30°C до +50°C
• Степень защиты: IP65 стандарт; IP54 для варианта с встроенным зуммером
• Стандартно предварительно подключён; разъём M12 по запросу
• 24 VDC модель с UL по запросу

Варианты моделей (слои / напряжение / вес / цвета)
Группа моделей: QTG60ML / QTG60ML-BZ / QTG60MLF / QTG60MLF-BZ / QTGA60ML / QTGA60ML-BZ / QTGA60MLF / QTGA60MLF-BZ

Шапка: Слои | Напряжение | Вес | Цвета
1 | DC12V / DC24V / AC110V-220V | 0,26 кг / 0,26 кг / 0,36 кг | R - Красный
2 | DC12V / DC24V / AC110V-220V | 0,34 кг / 0,34 кг / 0,44 кг | R - Красный; G - Зелёный
3 | DC12V / DC24V / AC110V-220V | 0,43 кг / 0,43 кг / 0,53 кг | R - Красный; A - Янтарный; G - Зелёный
4 | DC12V / DC24V / AC110V-220V | 0,51 кг / 0,51 кг / 0,61 кг | R - Красный; A - Янтарный; G - Зелёный; B - Синий
5 | DC12V / DC24V / AC110V-220V | 0,59 кг / 0,59 кг / 0,69 кг | R - Красный; A - Янтарный; G - Зелёный; B - Синий; W - Белый

Электрические / акустические параметры
Ток источника света (1 слой): DC12V = 105 mA | DC24V = 70 mA | AC110V–220V = Max. 60 mA
Ток зуммера: DC12V = 40 mA | DC24V = 75 mA | AC110V–220V = Max. 55 mA
Частота мигания: 60–80 вспышек/мин

Дополнительная информация

• Материалы: Линза - PC; Корпус - ABS; Стойка - Алюминий
• Степень защиты: IP65 стандарт; IP54 для версии с встроенным зуммером
• Диапазон рабочих температур: -30°C до +50°C
• Сертификации: CE, UL (опция 24 VDC), соответствует RoHS

Технические характеристики

• Серия: QTG / QTGA (модульные сигнальные башни Ø60 мм)
• Обозначение модели: QTG60ML / QTGA60ML (варианты с/без зуммера, постоянное/мигающее)
• Диаметр: Ø60 мм; Высота: 126–399 мм в зависимости от числа слоёв
• Питание: DC12V, DC24V, AC110V–220V (диапазон AC100V–240V)
• Частота мигания: 60–80 вспышек/мин
• Входная совместимость: NPN open-collector для прямого подключения к ПЛК; адаптируемо для PNP
• Стандартная проводка: предварительно подключено; разъём M12 опционально
• Опциональный зуммер: Max. 85 dB @1 m (стандарт), опция 100 dB, доступна регулировка громкости
• Защита/температура: IP65 / IP54 (зуммер), -30°C до +50°C
• Сертификации: CE, UL (опция 24 VDC), RoHS
