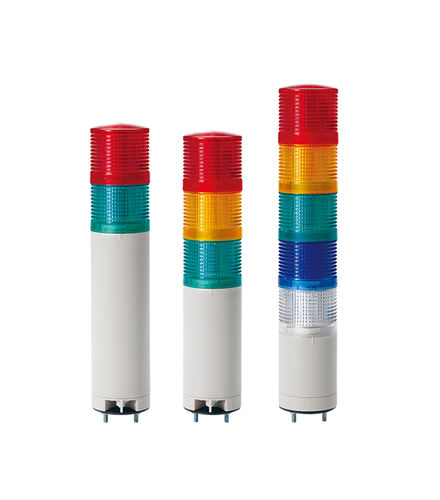

Световая колонна LED QTG50ML

проблесковаяпостоянная2-цветная

Обзор
Модульная светодиодная сигнальная колонна Ø50 мм для индикации в режиме постоянного свечения или мигания. Доступна в вариантах QTG (стандарт) и QTGA (интегрированная линза/крышка). Опционально встроенный зуммер (Max. 85 dB на 1 м) и варианты с высоким уровнем звука доступны.

Особенности продукта

• Модульная конструкция: добавление/удаление модулей и изменение порядка цветов без инструментов благодаря конструкции типа Lock.
• Специальная цветорассеивающая линза для улучшенной видимости на расстоянии.
• Выбор режима: постоянное (непрерывное) или мигающее; типичная частота мигания 60–80 вспышек/мин.
• Вариант QTGA с интегрированной линзой/крышкой для упрощённого внешнего вида.
• Опция зуммера: стандартно Max. 85 dB на 1 м; доступны варианты с высоким уровнем (100 dB) и с регулировкой громкости.
• Входная совместимость с NPN open-collector (возможна прямая связь с PLC); поддерживаются и типы PNP.
• Стандартно с предварительной проводкой; по запросу доступен разъём M12.

Электрические / механические
Варианты напряжения: DC 12 V, DC 24 V, AC 110–220 V (AC-модели указаны как AC110–220 V; для свободно-рабочих AC-типов возможен диапазон 100–240 V). Диаметр: Ø50 mm. Высота в сборе: прибл. 116–364 мм в зависимости от количества уровней.
Ток светового источника (на 1 уровень): DC12 V = 90 mA; DC24 V = 70 mA; AC110–220 V = Max. 55 mA. Ток зуммера: DC12 V = 40 mA; DC24 V = 75 mA; AC110–220 V = Max. 55 mA.
Материалы: Линза = ПК (поликарбонат); Корпус = ABS. Степень защиты: IP65 (стандарт) / IP54 (с встроенным зуммером). Температура эксплуатации: -30°C до +50°C.

Варианты моделей (примеры на этой странице)

• QTG50ML — Постоянное свечение
• QTG50ML-BZ — Постоянное свечение с встроенным зуммером
• QTG50MLF — Постоянное/мигающее
• QTG50MLF-BZ — Постоянное/мигающее с встроенным зуммером
• QTGA50ML — Вариант QTGA (интегрированная линза/крышка)
• QTGA50ML-BZ, QTGA50MLF, QTGA50MLF-BZ — дополнительные варианты QTGA

Цвета и уровни
Стандартные LED-цвета на уровне: R (Red), A (Amber), G (Green), B (Blue), W (White). Конфигурируется от 1 до 5 уровней; вес и размеры зависят от количества уровней и опций.

Сертификация и соответствие

• Соответствует требованиям CE.
• UL-listed для выбранных моделей DC24 V.
• Соответствует RoHS.

Характеристики / технические спецификации

• Серия: QTG / QTGA (Ø50 mm, прямой монтаж).
• Защита: IP65 (стандарт) / IP54 (с встроенным зуммером).
• Диапазон рабочих температур: -30°C до +50°C.
• Частота мигания (мигающие модели): 60–80 вспышек/мин.
• Ток светового источника (1 уровень): DC12 V = 90 mA; DC24 V = 70 mA; AC110–220 V = Max. 55 mA.
• Ток зуммера (при наличии): DC12 V = 40 mA; DC24 V = 75 mA; AC110–220 V = Max. 55 mA.
• Типичные веса (примеры): 1 уровень DC ≈ 0.19 кг; 2 уровня ≈ 0.27 кг; 3 уровня ≈ 0.36 кг; 4 уровня ≈ 0.44 кг; 5 уровней ≈ 0.53 кг (значения зависят от опций).
• Материалы: Линза = ПК; Корпус = ABS.
• Подключение: стандартно предварительно подключено; опция разъёма M12 доступна.
• Опции: встроенный зуммер, высокогромкий зуммер, разъём M12, UL-listed модель 24 VDC.
