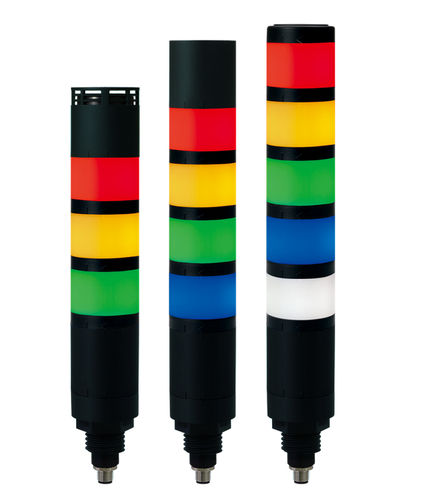

Световая колонна LED QTR60L-IOL

проблесковаястробоскопическаямигающая

Обзор
QTR60L-IOL — модульный светодиодный сигнальный маяк Ø60 мм с интегрированной IO-Link связью. Обеспечивает программируемые режимы постоянного и мигающего сигнала и доступен с опциональными встроенными зуммерами высокой громкости или водозащищёнными зуммерами.

Ключевые характеристики

• Модульная конструкция с замковым креплением, позволяющим добавлять и переставлять цветовые модули без инструментов.
• Полупрозрачная рассеивающая линза для комфортного отображения вблизи и хорошей видимости на дальних дистанциях.
• Четыре режима работы для гибкого управления:
  • Simple Mode: базовое включение/выключение для каждого источника света.
  • Advanced Mode: настройка включения/выключения и тайминга строба для каждого источника.
  • Level Mode: управление выходной яркостью на основе процента входного сигнала (подходит для технологических процессов).
  • Demo Mode: последовательная демонстрация функций.
• Поддерживает семь режимов световой работы: On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3.
• Интегрированная IO-Link (Class A) для интеграции в системы Industry 4.0.
• Разъём: M12-5Pin (Male) Class A для plug & play подключения.
• Скорость передачи данных: 38 400 bps (COM2).
• Опциональные встроенные зуммеры: высокий уровень громкости до 100 дБ @1 м; водозащищённый зуммер до 85 дБ @1 м.

Технические характеристики

• Модель: QTR60L-IOL (варианты: QTR60L-IOL-HBZ = с зуммером высокой громкости; QTR60L-IOL-WBZ = с водозащищённым зуммером).
• Напряжение: DC 24 V.
• Габариты: диаметр Ø60 мм; высота 175–375 мм в зависимости от количества уровней.
• Материалы: линза – PC; корпус – ABS.
• Степень защиты: IP65 (стандарт / с водозащищённым зуммером); не является водозащищённым при установке зуммера высокой громкости (HBZ).
• Примерный вес по уровням: 1 уровень = 0,25 кг; 2 уровня = 0,33 кг; 3 уровня = 0,41 кг; 4 уровня = 0,49 кг; 5 уровней = 0,57 кг.
• Доступные цвета модулей по уровням: R = Красный; A = Янтарный; G = Зелёный; B = Синий; W = Белый (одновременное использование белого модуля с HBZ или WBZ НЕ ПОДДЕРЖИВАЕТСЯ).
• Ток (на 1 уровень, DC24V): источник света = 70 mA; зуммер высокой громкости = 90 mA; водозащищённый зуммер = 90 mA.
• Температурный диапазон эксплуатации: -30 ℃ ~ +50 ℃.
• Сертификации / соответствие: RoHS2 (доп. сертификаты — на странице продукта).

Интеграция и документация

• IO-Link Class A позволяет параметрирование и мониторинг через стандартные IO-Link мастеры. Используйте разъём M12-5Pin для установки plug & play.
• Для подробных размеров, 3D STEP/CAD файлов, руководств и файлов IODD обращайтесь к разделу загрузок продукта.
