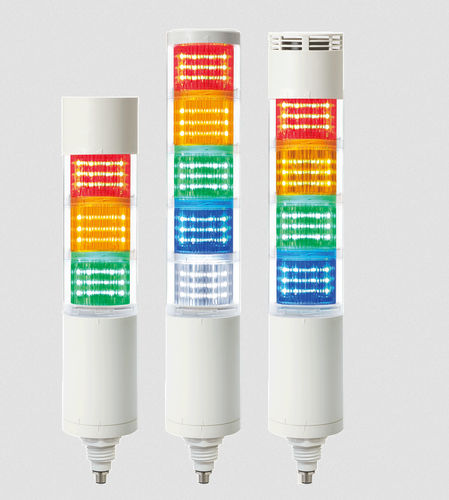

Световая колонна LED QTC70L-IOL

проблесковаястробоскопическаямигающая

Обзор
QTC70L-IOL — это Ø70 мм программируемая световая колонна с LED и поддержкой IO-Link для промышленной сигнализации. Модульная конструкция с замком обеспечивает установку/снятие модулей без инструментов; доступны варианты с встроенным громким зуммером (Max.100 dB на 1 м) или водонепроницаемым зуммером (Max.85 dB на 1 м). Поддержка IO-Link V1.1 обеспечивает plug & play интеграцию в системы умного производства (Industry 4.0).

Ключевые характеристики

• Модульная LED-сигнальная колонна с режимами постоянного свечения/мигания и замковой конструкцией для безинструментальной смены модулей.
• Отдельный цветной фильтр внутри внешней линзы для четкой индикации; полупрозрачный фильтр обеспечивает комфортный вид в выключенном состоянии.
• Четыре режима работы для адаптации к условиям эксплуатации:
  • Simple Mode: базовое управление включением/выключением отдельных источников света.
  • Advanced Mode: настройка включения/выключения и параметров стробирования для каждого источника света.
  • Level Mode: процентный вход для управления выходной мощностью света в процессных операциях.
  • Demo Mode: последовательная демонстрация функций.
• Доступно семь режимов работы источников света: On, Slow Blink, Medium Blink, Fast Blink, Strobe 1, Strobe 2, Strobe 3.
• Интегрированная IO-Link технология (версия 1.1) с передачей данных 38 400 bps (COM2); разъем: M12-5Pin (Male) - Class A для стандартизированного Plug & Play.
• Опциональные варианты зуммера: громкий зуммер (Max.100 dB на 1 м) и водонепроницаемый зуммер (Max.85 dB на 1 м).

Технические характеристики

• Модель: QTC70L-IOL (варианты: QTC70L-IOL, QTC70L-IOL-HBZ = с встроенным громким зуммером, QTC70L-IOL-WBZ = с встроенным водонепроницаемым зуммером).
• Напряжение: DC 24V.
• IO-Link: Version 1.1; скорость передачи данных: 38 400 bps (COM2); разъем: M12-5Pin (Male) - Class A.
• Габариты: Диаметр Ø70 мм; Высота: 175–375 мм (в зависимости от числа слоев/сборки).
• Материалы: Фильтровая линза - PC; Линза - PC; Корпус - ABS.
• Степень защиты: IP65 (стандарт / вариант с водонепроницаемым зуммером); вариант с громким зуммером не является водонепроницаемым.
• Ток светодиода и зуммера (на 1 слой, DC24V): ток светодиода = 70 mA; ток громкого зуммера = 90 mA; ток водонепроницаемого зуммера = 90 mA.
• Слои / Вес / Доступные цвета:
  • 1 слой — Вес: 0,25 кг — Цвета: R (Red)
  • 2 слоя — Вес: 0,33 кг — Цвета: R (Red), G (Green)
  • 3 слоя — Вес: 0,41 кг — Цвета: R (Red), A (Amber), G (Green)
  • 4 слоя — Вес: 0,49 кг — Цвета: R (Red), A (Amber), G (Green), B (Blue)
  • 5 слоя — Вес: 0,57 кг — Цвета: R (Red), A (Amber), G (Green), B (Blue), W (White)
• Примечание: Одновременное использование белого LED-модуля с громким зуммером (HBZ) или водонепроницаемым зуммером (WBZ) не поддерживается.
• Сертификаты: сертификаты производителя доступны в разделе загрузок продукта; изображения сертификатов отображены на странице товара.
• Крепление / Интеграция: разработан для модульной сборки и системной интеграции через IO-Link M12-разъем для реализации plug & play.
