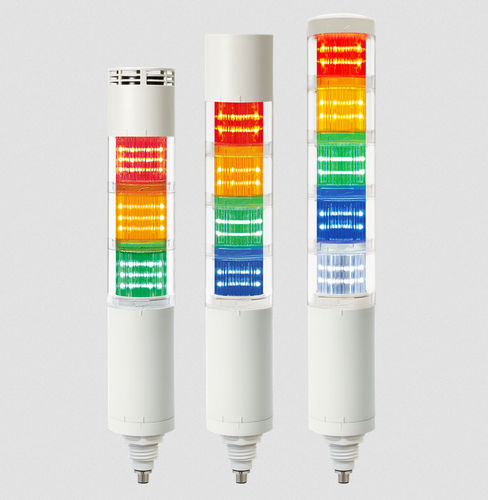

Световая колонна LED QTC60L-IOL

проблесковаястробоскопическаямигающая

Обзор продукта
QTC60L-IOL — программируемая LED‑сигнальная колонна Ø60 мм с поддержкой IO‑Link, разработанная для промышленной автоматизации и приложений умного производства. Обеспечивает настраиваемую постоянную и мигающую сигнализацию и интеграцию через IO‑Link для удалённой настройки и мониторинга статуса.

Ключевые особенности

• Модульная LED‑колонна с фиксирующим механизмом для добавления модулей без инструментов и гибкой перестановки цветов.
• Отдельный цветовой фильтр внутри внешней линзы для чёткой индикации и полупрозрачного вида в выключенном состоянии для комфортного ближнего просмотра.
• Четыре режима работы:
• Simple Mode — базовое включение/выключение отдельных источников света.
• Advanced Mode — настройка включения/выключения и строб‑тайминга для каждого источника.
• Level Mode — вход в процентах для управления световым выходом в качестве обратной связи процесса.
• Demo Mode — последовательная демонстрация функций.
• Семь режимов работы источника света: Вкл, Медленное мигание, Среднее мигание, Быстрое мигание, Strobe 1, Strobe 2, Strobe 3.
• Встроенный IO‑Link (версия 1.1) для обмена данными и удалённой настройки; скорость: 38 400 bps (COM2).
• Разъём: M12 5‑pin (мужской) Class A — стандартный интерфейс plug & play.
• Опциональные встроенные зуммеры: высокомощный зуммер (макс. 100 дБ @1 м) или водонепроницаемый зуммер (макс. 85 дБ @1 м); внимание: белый LED‑модуль нельзя использовать одновременно с HBZ или WBZ.

Прочие замечания

• Разработано для систем умного производства следующего поколения, требующих IO‑Link‑подключения и программируемой сигнализации.
• Одновременное использование белого LED‑модуля с высокомощным или водонепроницаемым зуммером не поддерживается.

Технические характеристики

• Модель: QTC60L-IOL (Постоянный/Мигание). Варианты: QTC60L-IOL-HBZ (с высокомощным зуммером), QTC60L-IOL-WBZ (с водонепроницаемым зуммером).
• Серия: QTC-IOL Series.
• Питающее напряжение: DC 24 V.
• Габариты: Диаметр Ø60 мм; Высота: 175–375 мм (в зависимости от числа секций).
• Материалы: Корпус — ABS; Фильтр/линза — PC.
• Степень защиты: IP65 (стандарт / водонепроницаемый зуммер); вариант с HBZ не является водозащищённым.
• IO‑Link: версия 1.1; скорость данных: 38 400 bps (COM2); разъём: M12 5‑pin (мужской) Class A.
• Уровень звука: высокомощный зуммер до 100 dB на 1 м; водонепроницаемый зуммер до 85 dB на 1 м.
• Ток (на 1 секцию @ DC24V): LED‑модуль 70 mA; ток HBZ/WBZ: 90 mA.
• Вес по секциям: 1 секция — 0,25 кг; 2 секции — 0,33 кг; 3 секции — 0,41 кг; 4 секции — 0,49 кг; 5 секций — 0,57 кг.
• Доступные цвета LED: R = Красный; A = Янтарный; G = Зелёный; B = Синий; W = Белый (белый модуль несовместим с HBZ/WBZ).
• Сертификации: RoHS2 и соответствующие значки соответствия.
