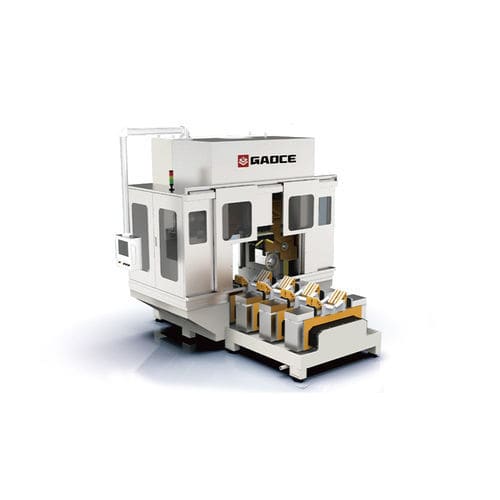

Станок для резки для полупроводниковой промышленности GC-SEWS824

алмазной проволокойдля монокристаллического кремниядля проб

Описание продукта
Оборудование предназначено для резки монокристаллических кремниевых стержней для полупроводников. Поддерживает диаметры стержней от 8 до 24 дюймов (φ200–φ600 мм) и максимальную длину обработки до 2600 мм. Система использует алмазную проволоку для резки, удаления голов/хвостов и резки образцов, обеспечивая эффективную обработку и стабильное качество среза.

Ключевые особенности

• Резка алмазной проволокой, применимая к монокристаллическим кремниевым стержням
• Функции: резка стержня, удаление голов/хвостов, нарезка образцов
• Диаметры: 8–24 дюйма (φ200–φ600 мм); поддержка длины до 2600 мм
• Обработка по одному изделию; длина сегмента 150–400 мм (ручная обработка для сегментов < 300 мм)
• Диаметр режущей проволоки φ0.42 мм, регулируемый диапазон натяжения 0–120 N

Параметры продукта
Профиль машины | Размеры оборудования | Около 5000mm×2560mm×2740mm (Д×Ш×В)
Профиль оборудования | Вес оборудования | Около 5500kg
Технические характеристики стержня | Длина стержня | 300–2000mm (без учета головы/хвоста; резка от головы до хвоста без реверса)
Технические характеристики стержня | Диаметр стержня | φ200–φ600mm
Технические характеристики стержня | Количество обработки | 1 шт./блок
Технические характеристики стержня | Длина сегмента | 150mm–400mm (ручная резка для <300mm)
Технические характеристики стержня | Число резов | 1 лезвие/инструмент
Технические характеристики стержня | Толщина образца | 2–15mm
Система резки | Привод подачи | Серводвигатель, подъём шариковинтом
Система резки | Скорость движения режущей головки | 0–900mm/min, бесступенчатая регулировка
Система резки | Скорость подачи при резке | 0–20mm/min (устанавливается в зависимости от диаметра стержня)
Система резки | Диаметр режущей проволоки | φ0.42mm
Система резки | Время резки | В среднем завершение одного реза 18” стержня занимает около 90 минут (может регулироваться)
Натяжение при резке | Натяжение режущей проволоки | 0–120N
Электросистема | Питание | 380V±10% AC, 50Hz±1Hz
Электросистема | Потребляемая мощность | 14KVA

Технические характеристики

• Модель: GC-SEWS824
• Применение: Резка и взятие образцов монокристаллических кремниевых стержней (резка алмазной проволокой)
• Диапазон диаметров: 8–24 дюйма (φ200–φ600 мм)
• Длина обработки: до 2600 мм (стандартная поддержка 300–2000 мм)
• Габариты оборудования (прибл.): 5000mm × 2560mm × 2740mm (Д×Ш×В)
• Вес оборудования (прибл.): 5500kg
• Количество обработки: 1 шт./блок
• Длина сегмента: 150–400 мм (ручная обработка для <300 мм)
• Толщина образца: 2–15 мм
• Привод подачи: Серводвигатель с подъёмом винтом
• Скорость движения головки: 0–900 mm/min (бесступенчато)
• Скорость подачи: 0–20 mm/min (регулируемо)
• Диаметр проволоки: φ0.42 mm
• Натяжение проволоки: 0–120 N
• Среднее время резки: ~90 минут для одного реза 18” стержня (регулируемо)
• Питание: 380V±10% AC, 50Hz±1Hz
• Потребляемая мощность: 14 KVA
